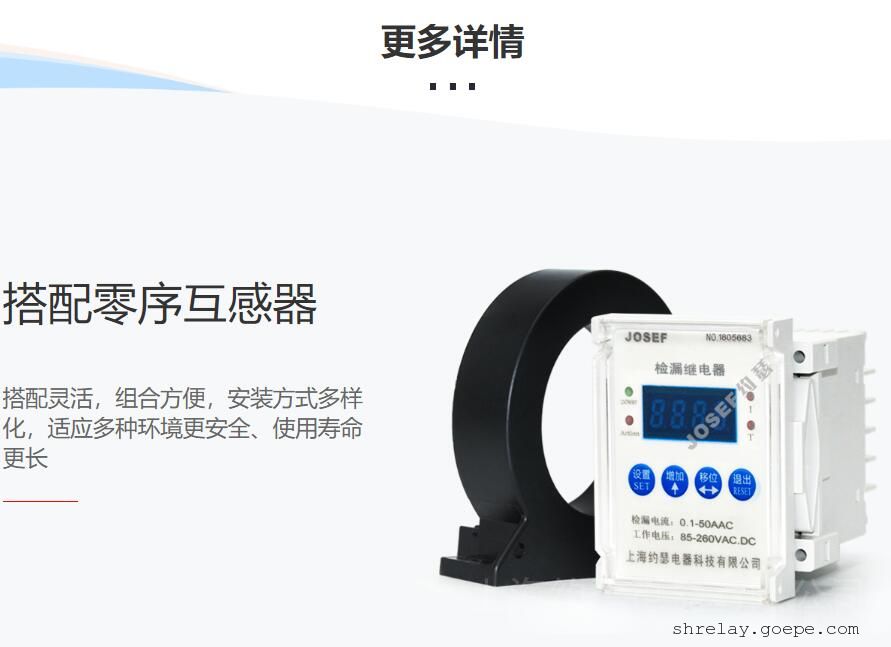

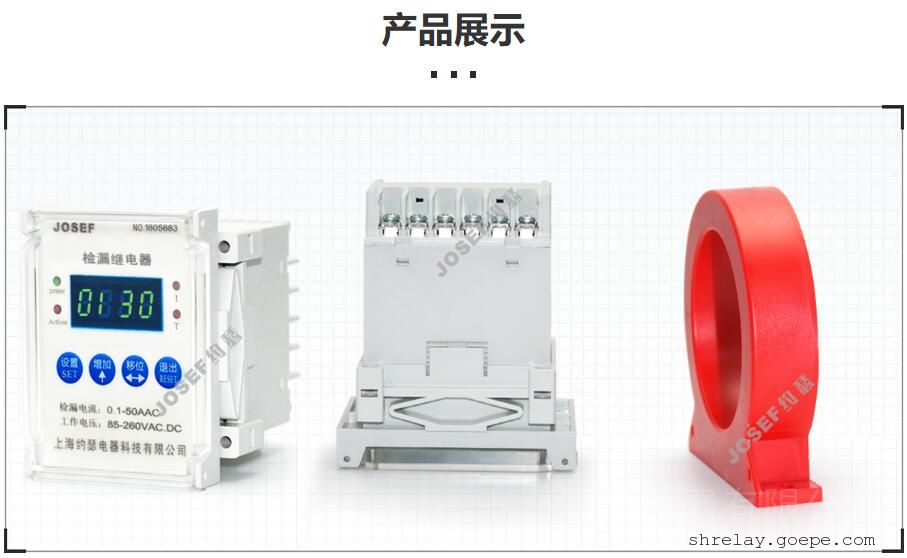

上海约瑟 JY82-IV检漏继电器 AC380V Φ300(45*300)

一、基本特性

• 型号：JY82-IV
• 额定电压：AC380V

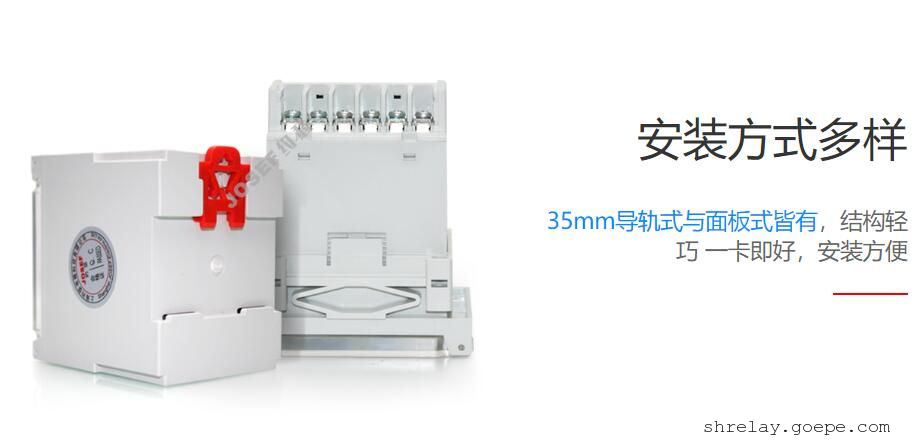

• 外形及安装尺寸：Φ300(45*300)，具体尺寸可能因产品实际生产情况而略有差异，需参考产品实物或附录图。

二、功能与应用

• 用途：该继电器主要用于发电机、变压器、输变电线路的继电保护装置中，作为过电压保护或低电压闭锁启动元件。同时，它也可以与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，用于漏电和触电保护。
• 整定与精度：具有整定方便的特点，采用三位拨盘开关整定电压值，直观方便，无须校验。整定范围为10V~399V，其他整定范围可按用户要求定做。同时，该继电器精度高，级差小于1V，误差小。

三、技术参数

• 辅助电源：采用开关电源工作方式，交直流通用。交流范围为110V_{260V，直流范围为150V}300V。同时，还支持DC110V、AC48V、DC48V等电压等级（具体需根据产品规格书确认）。
• 功耗：交流回路功耗小于2VA（大整定电压值时），直流回路功耗小于3W（出口继电器动作后）。
• 动作与返回时间：欠电压继电器的0.5倍整定值的动作时间不大于20ms，过电压继电器的1.2倍整定值的动作时间不大于25ms，2倍整定值的动作时间不大于20ms。欠电压继电器和过电压继电器的返回时间均不大于27ms。
• 返回系数：欠电压继电器的返回系数为0.94_{1.08，过电压继电器的返回系数为0.92}0.96。
• 整定误差：额定值在10V至*大值范围内，整定误差不大于2%；在极限温度下，10V以上任一整定值的误差不大于3%；在辅助电源极限变化范围内，10V以上任一整定值的误差不大于3%。
• 触点容量：继电器输出电路的触点能断开电压不大于250V，时间常数为5±0.75ms的直流有感负荷电路为50W，电压不大于250V的交流电路（功率因数cosφ为0.4±0.1）为250VA。继电器触点可长期接通5A。
• 电寿命与机械寿命：电寿命不低于100000次，机械寿命不低于1000000次。
