约瑟电器 电压继电器 JY-1A/2 DC220V 板后不带底座 寿命长，误差小

一、产品概述

JY-1A/2电压继电器是一种静态型、瞬动、交流电压继电器，可用于发电机、变压器和输电线的继电保护装置中，作为过电压保护或低电压闭锁的动作元件。该继电器由集成电路构成执行回路，具有灵敏度高、动作时间快、功耗小、整定方便等特点。其额定电压为DC220V，板后设计不带底座，便于安装和使用。

二、主要特点

1. 灵敏度高：继电器采用集成电路构成执行回路，对输入电压的变化具有较高的灵敏度。
2. 动作时间快：继电器动作时间快，能够在短时间内迅速响应输入电压的变化。
3. 功耗小：在额定辅助直流电压下，继电器动作前功耗不大于3W，动作后功耗不大于6W，有助于降低系统能耗。
4. 整定方便：继电器动作值由面板上的拨码开关进行整定，直观方便，用户可以根据具体需求进行设置。
5. 可靠性高：继电器采用新型积分判断电路，使动作时间和返回时间都较快，暂态超越也小，具有很强的抗干扰性能。

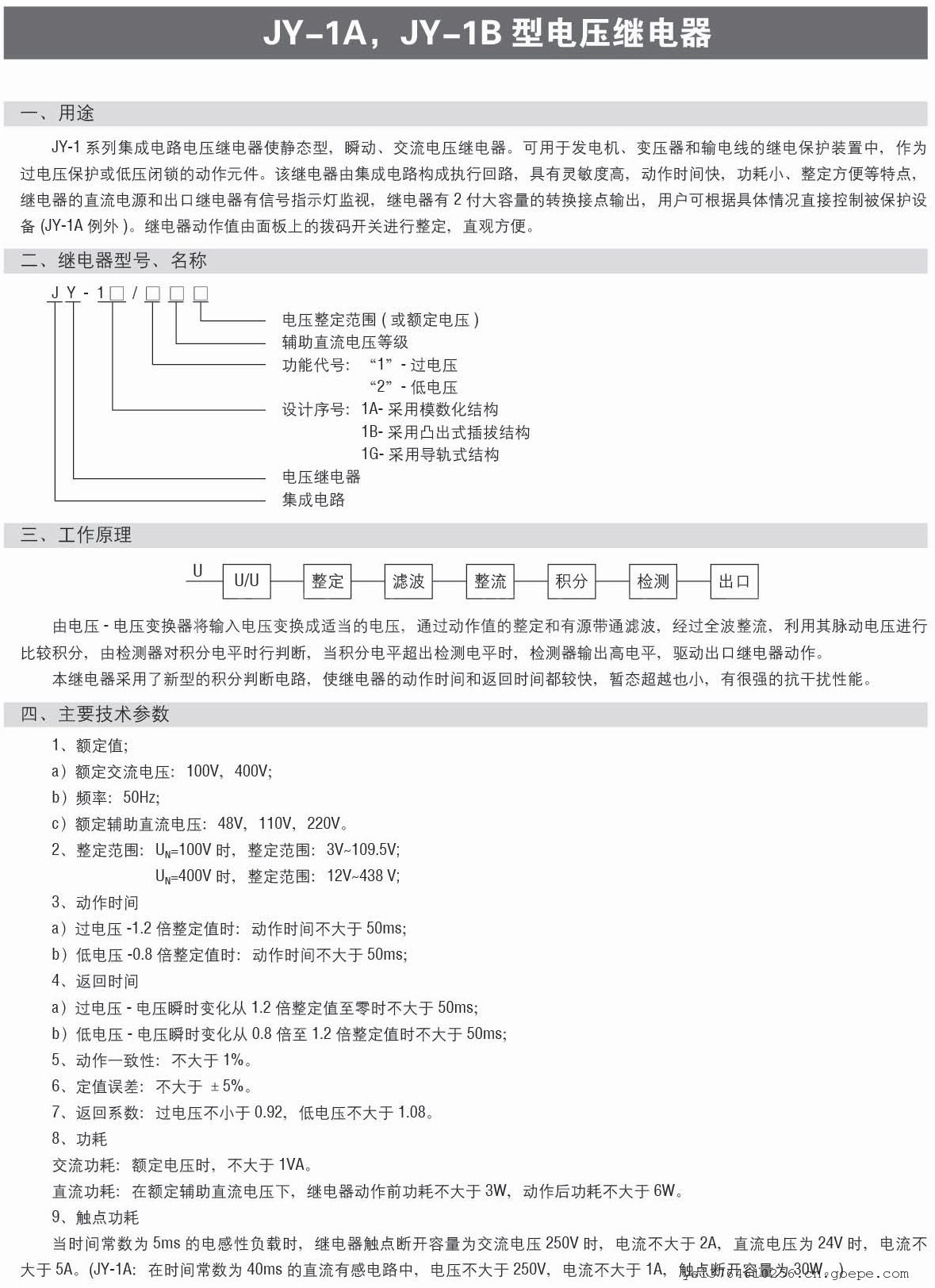

三、技术参数

1. 额定值：

   • 额定交流电压：100V、400V
   • 额定辅助直流电压：包括48V、110V、220V等多种规格（本产品为220V）
   • 频率：50Hz

2. 整定范围：1~240V

3. 动作时间：

   • 过电压-12倍整定值时：动作时间不大于50ms
   • 低电压-0.8倍整定值时：动作时间不大于50ms

4. 返回时间：低电压-电压瞬时变化从0.8倍至1.2倍整定值时不大于50ms

5. 动作一致性：不大于1%

6. 定值误差：不大于±5%

7. 返回系数：过电压不小于0.9，低电压不大于1.1

8. 功耗：

   • 交流功耗：额定电压时，不大于1VA
   • 直流功耗：在额定辅助直流电压下，继电器动作前功耗不大于3W，动作后功耗不大于6W

9. 触点容量：继电器具有2付大容量的转换接点输出，用户可根据具体情况直接控制被保护设备。触点断开容量为交流电压250V时，电流不大于2A；直流电压为24V时，电流不大于5A

四、应用领域

JY-1A/2电压继电器广泛应用于水利水电、冶金石化等领域，作为电力系统中的继电保护设备，用于保护发电机、变压器和输电线等电气设备免受过电压或低电压的损害。
