JOSEF约瑟 电流继电器 JL-8B/1121 板前接线

一、主要用途

JL-8B/1121电流继电器作为继电保护元件，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，能够给出报警信号或切除故障，从而确保电力系统的安全稳定运行。

二、技术特点

• 集成电路设计：采用CMOS集成电路进行运算和比较，具有精度高、防抖动、整定范围宽、动作速度快、返回系数高、功耗低的特点。

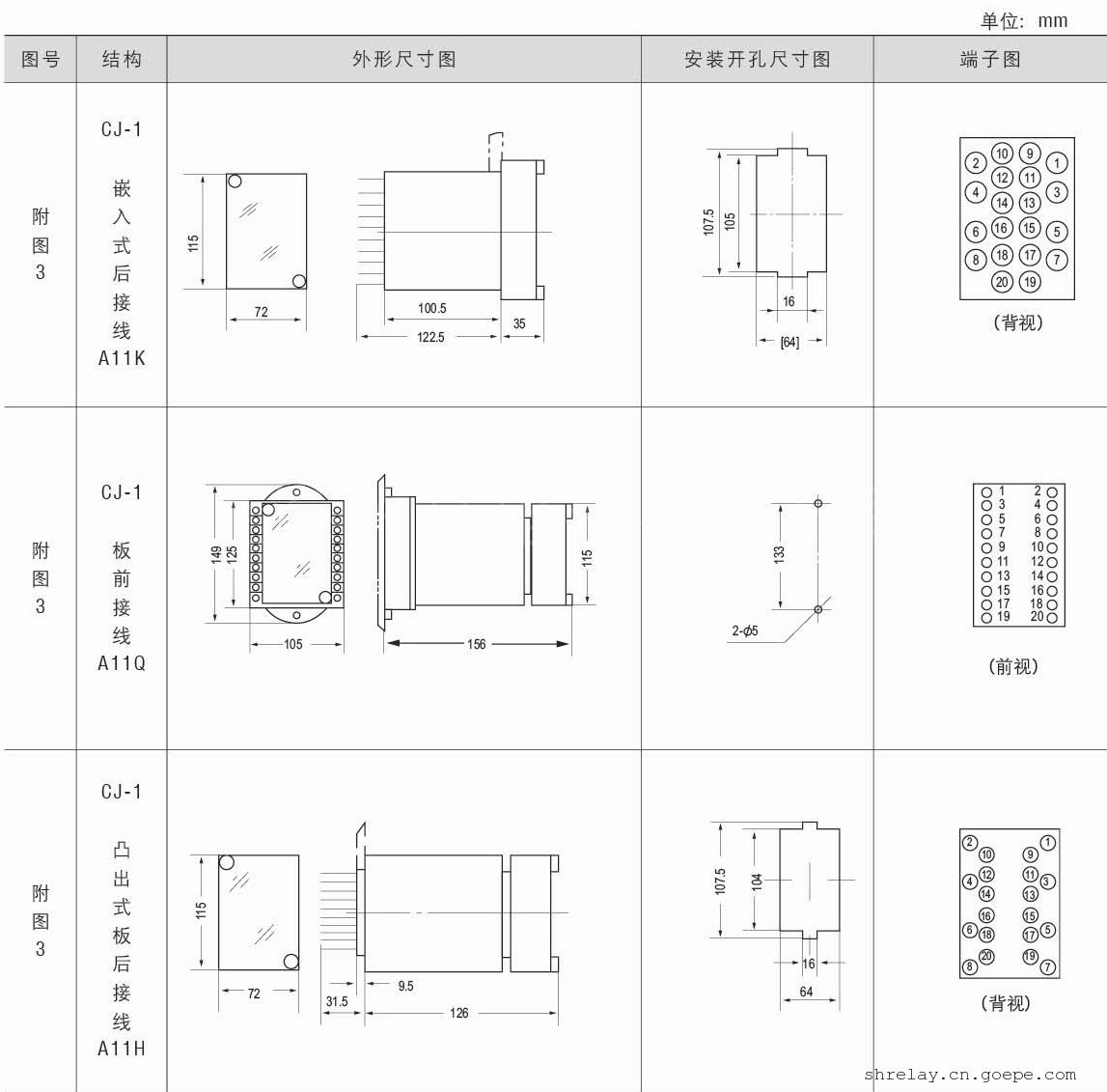

• 板前接线方式：该继电器采用板前接线方式，方便安装和接线。
• 广泛整定范围：整定范围通常为2~99.9A，级差为0.1A（也有其他整定范围和级差可选），能够满足不同电力系统的需求。
• 高可靠性：具有长寿命的触点和稳定的性能，能够在恶劣的环境下长时间工作。

三、主要技术参数

• 额定电压：根据具体型号而定，通常为DC或AC电压。
• 整定范围：2~99.9A，级差0.1A（或其他整定范围和级差）。
• 动作时间：在1.2倍整定电流下，动作时间不大于25ms；在2倍整定电流下，动作时间不大于20ms。
• 返回系数：过电流继电器为0.9~0.97；欠电流继电器（如有）的返回系数可能有所不同。
• 功耗：继电器动作时功耗小于5W，不动作时功耗小于4W（具体功耗可能因型号和电压而异）。
• 触点容量：在电压不大于250V时，触点连续接通电流为5A；在特定条件下，可断开一定功率的直流或交流电路。
• 绝缘电阻：继电器各带电端子连在一起，对外露非带电金属部分或外壳之间的绝缘电阻不小于300MΩ。
• 介质强度：继电器各带电端子连在一起，对外露非带电端子或外壳之间能承受有效值为2000V、50Hz的交流电压，历时1分钟而不击穿，不出现闪络现象。

四、使用环境

• 环境温度：-10℃~+50℃。
• 相对湿度：≤90%。
• 大气压力：80Kpa~110Kpa。
• 安装位置：任意（但应确保继电器不受太阳直射、不受雨水冲洗，且空气中不含导致金属腐蚀或绝缘损坏的气体或尘露）。

五、使用注意事项

• 在使用前，应仔细阅读产品说明书，了解继电器的性能特点、接线方式和注意事项。
• 继电器应安装在符合环境要求的干燥、通风、无腐蚀性气体的环境中。
• 在接线时，应确保接线正确、牢固，并避免接触不良或短路现象。
• 定期对继电器进行检查和维护，及时发现并处理潜在问题。
