JOSEF约瑟 电流继电器 DL-11/20 高性能，配置灵活

一、概述

电流继电器DL-11/20属于DL系列电流继电器的一种，具有电磁式瞬时动作的特点。其磁系统包含两个线圈，线圈的出头接在继电器底座的端子上，通过特殊的联接片可以将线圈串联或并联，从而使继电器的整定范围变化一倍。这种继电器在电力系统中广泛应用于过电流、欠电流等保护和控制电路中。

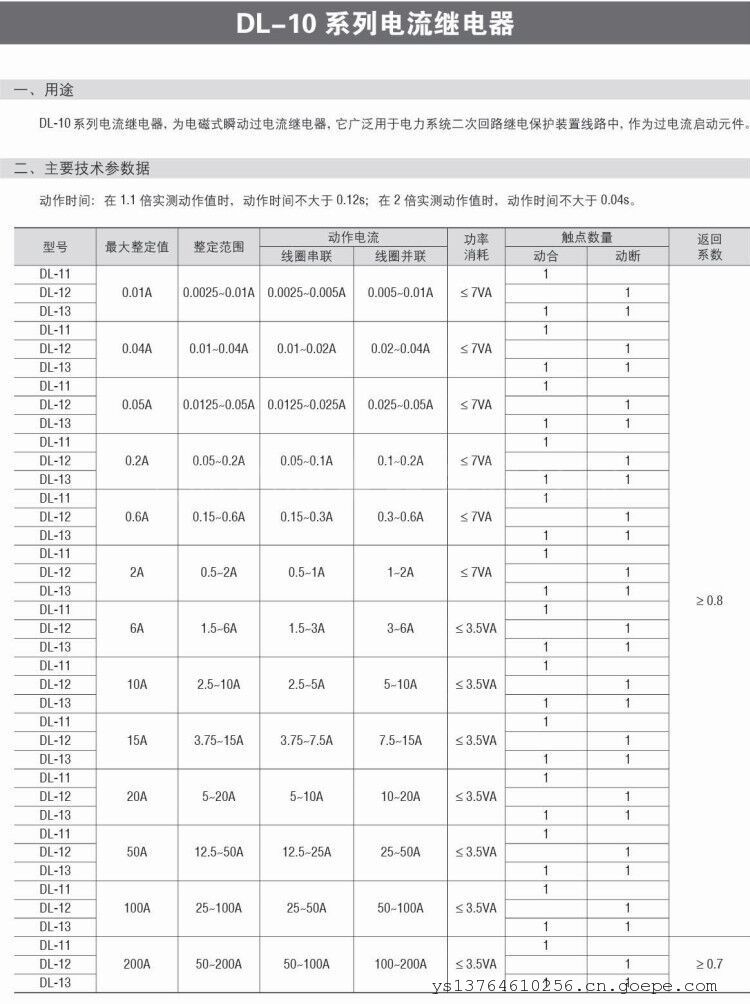

二、技术特性

1. 整定范围：电流继电器DL-11/20的整定范围通常根据具体型号和厂商而有所不同，但一般覆盖较宽的电流范围，以满足不同保护和控制电路的需求。
2. 动作电流：当通过继电器的电流达到或超过其整定值时，继电器会迅速动作，触点闭合或断开，从而控制外部电路的通断。
3. 释放电流：当通过继电器的电流降低到一定值时，继电器会释放触点，恢复到初始状态。
4. 触点切换能力：继电器触点具有一定的切换能力，可以承受一定的电压和电流，确保在动作和释放过程中不会损坏触点。
5. 动作时间：电流继电器DL-11/20的动作时间通常较短，一般在毫秒级范围内，以确保在电力系统发生故障时能够迅速动作，保护设备和系统的安全。

三、工作原理

电流继电器DL-11/20的工作原理基于电磁感应原理。当通过继电器的电流达到或超过其整定值时，线圈中产生足够的磁场，吸引衔铁动作，使触点闭合或断开。当电流降低到释放值时，磁场减弱，衔铁在弹簧的作用下恢复到初始位置，触点也随之恢复到初始状态。

四、应用与安装

1. 应用：电流继电器DL-11/20广泛应用于电力系统的过电流、欠电流等保护和控制电路中。例如，在电动机保护、变压器保护、线路保护等方面，电流继电器都发挥着重要作用。
2. 安装：电流继电器DL-11/20的安装应遵循相关电气安全规范和厂商的安装指南。通常，继电器应安装在干燥、通风、无腐蚀性气体的环境中，并确保接线正确、牢固、可靠。在安装过程中，还应注意继电器的接线方式和整定值的设定，以确保其能够正确动作并满足保护和控制电路的需求。

五、注意事项

1. 在使用电流继电器DL-11/20时，应确保电源电压与继电器额定电压相符，以免损坏继电器。
2. 在接线时，应遵循电气安全规范，确保接线正确、牢固、可靠。同时，还应注意避免将不同电压等级的电路混接在一起，以免发生短路或触电事故。
3. 定期对继电器进行检查和维护，确保其处于良好的工作状态。如发现触点磨损、接线松动等问题应及时处理。
4. 在更换或维修继电器时，应先断开电源并采取相应的安全措施，以确保操作人员的安全。
