JOSEF约瑟中间继电器JDZS-1022B 电压DC/AC220V 延时0.02S-9.9S 导轨安装耐振动

2024-09-05 14:29:49 来源：上海约瑟继电器

一、产品特点

高精度与低功耗：JDZS-1022B采用集成电路设计，具有高精度和低功耗的特点。其功耗通常不超过2W，有助于降低整个系统的能耗。

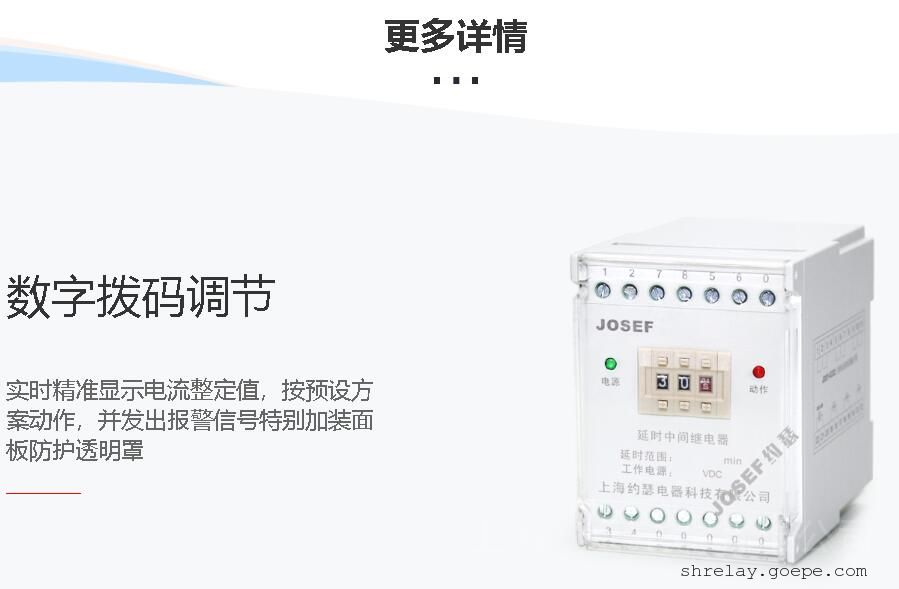

可调延时功能：该继电器具有可调断电延时功能，延时范围通常为0.02S～9.99S，级差为10mS。这种延时功能使得它在需要控制时间逻辑的应用场景中非常有用。

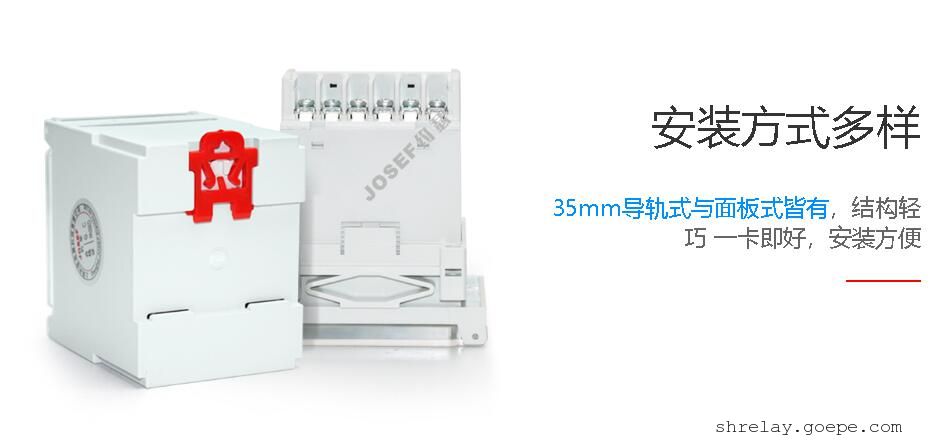

安装与接线方便：JDZS-1022B采用导轨安装和端子排接线方式，安装和接线都非常方便，提高了施工效率。
高绝缘性能：继电器外壳与外露带电端子之间具有优异的绝缘性能，绝缘电阻不小于10MΩ，且能耐受2KV（有效值）50Hz的试验电压，保证了使用的安全性。
环境适应性强：该继电器能在较宽的环境温度（-15℃～55℃）、相对湿度（不大于90%）、海拔高度（不大于2500米）等条件下正常工作，具有较强的环境适应性。

二、技术参数

参数名称	参数值
额定电压	直流110V、220V可选；交流110V、220V可选
动作电压	直流≤70%额定电压；交流≤75%额定电压
延时范围	0.02S～9.99S，级差10mS
返回值	≥5%
功耗	≤2W
绝缘电阻	不小于10MΩ（500V兆欧表测量）
绝缘耐压	2KV（有效值），50Hz，历时1分钟无击穿或闪络
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
环境相对湿度	不大于90%
海拔高度	不大于2500米
控制电源类型	交直流通用
控制电源电压	根据额定电压选择，如DC110V、DC220V等
控制电源频率	50/60Hz

三、应用场景

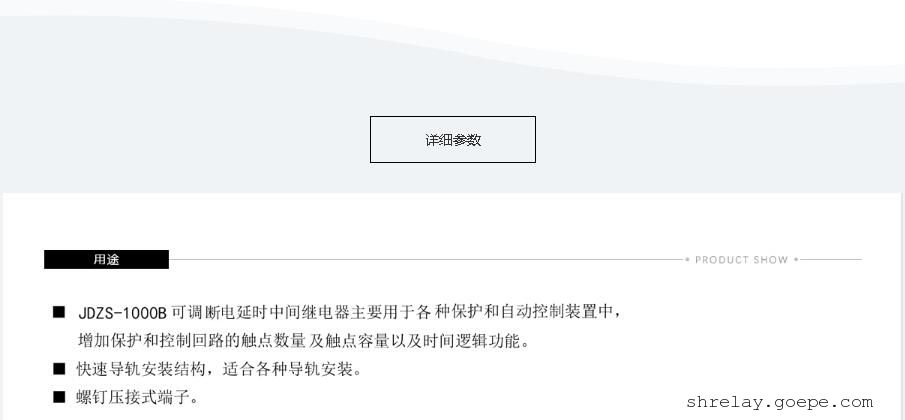

JDZS-1022B中间继电器主要用于各种保护和自动控制装置中，可以增加保护和控制回路的触点数量及触点容量，以及提供时间逻辑功能。具体应用场景包括但不限于：

工业自动化：在工业自动化生产线上控制机器人、设备运动等。
电力系统：在电力变电站、输电线路等设备中用于保护、配电等方面。
交通系统：在轨道交通信号控制系统中控制信号的转换、放大、分流等。
家电控制：用于家用电器的控制，如电饭煲、电磁炉、空调等的温度和时间的控制。

JDZS-1000系列可调断电延时中间继电器
JDZS-1202A可调断电延时中间继电器；
JDZS-1002A可调断电延时中间继电器；
JDZS-1006B可调断电延时中间继电器；
JDZS-1022B可调断电延时中间继电器；
JDZS-1112B可调断电延时中间继电器；
JDZS-1002B可调断电延时中间继电器；
