JOSEF约瑟 定时限电流继电器 JL-8D/2X112A5G AC220V 0.1~9.9S 0.1~9.9A
2024-03-06 11:25:09 来源：上海约瑟继电器事业部

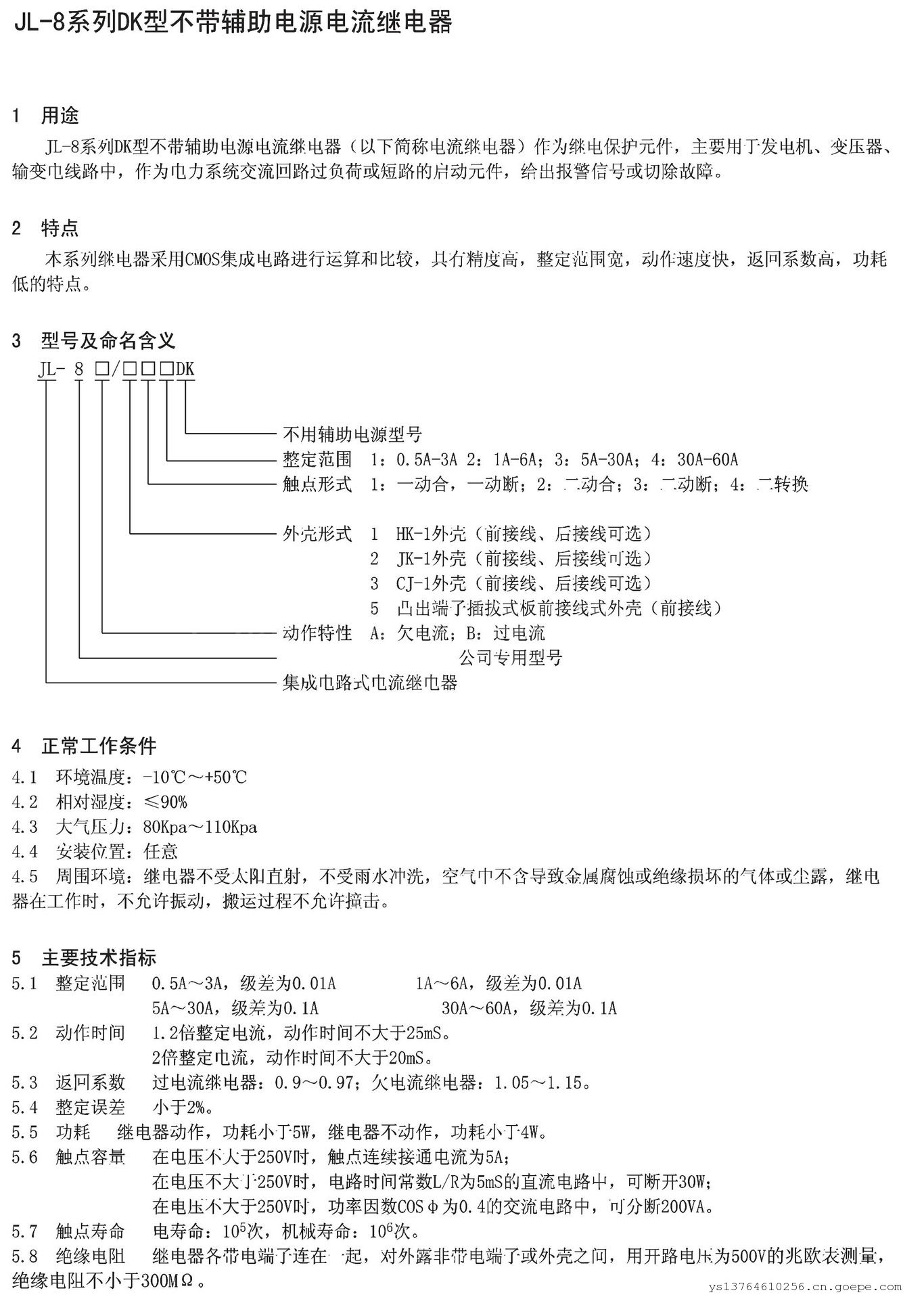

用途
端子排集成电路电流继电器(以下简称电流继电器)作为继电保护元件，主要用于发电机、变器输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。
特点
木系列继电器采用CMOS集成电路进行运算和比较，具有精度高，整定范围宽，动作速度快，返回系数功耗低的特点。
型号含义
辅助电源电压等级:1交直流110V-220V通用，2AC110V，3 DC48V整定范用:1003A-9.99A交流，203A-25A交流
动作特性:A 欠电流;B 过电流
技术数据
整定范围:0.03A~9.99A，级差为0.01A;0.3A~99.9A，级差为0.1A
动作时间:1.2倍整定电流，动作时间不大于25ms;
2倍整定电流，动作时间不大于20ms
返回系数:过电流继电器:0.9~0.97;欠电流继电器:1.05~1.15。
整定误差:小于2%
功耗:继电器不动作，功耗小于4W。继电器动作，功耗小于5W;
触点容量:在电压不大丁250V时，触点连续接通电流为5A;在中压不大于250V时，中路时问常数L/R为5ms的直流中路巾，可断开30W在电压不大丁250V时，功率因数COS中为04的交流电路中，可分断200VA。
触点寿命:电寿命:105次，机械寿命:106次。
绝缘电阻:继电器各带电端子连在一起，对外露非带电端子或外壳之间，用开路电压为500V的兆欧表测量绝缘中阻不小于300MQ。

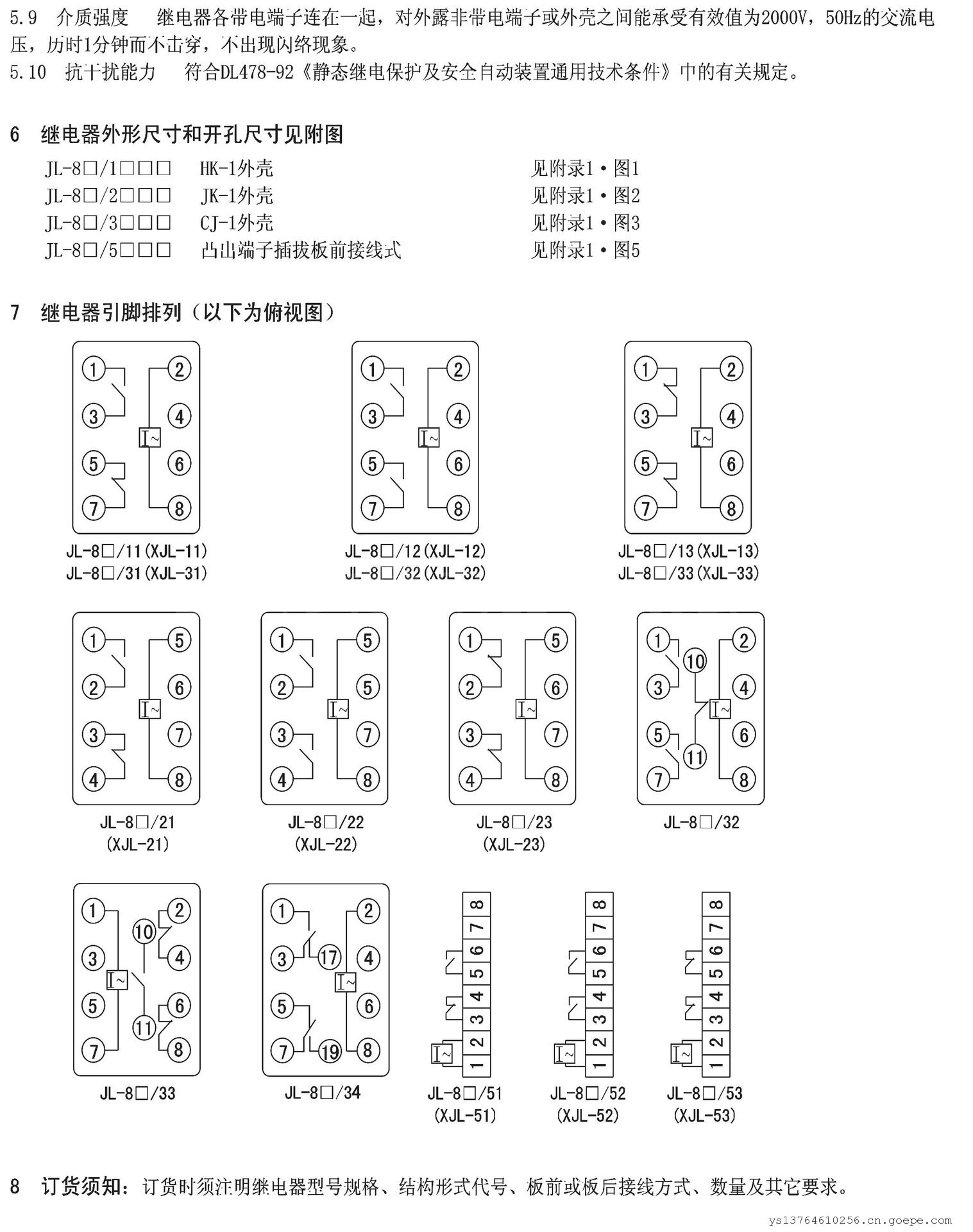

介质强度:继电器各带电端了连在一起，对外露非带电端了或外壳之间能承受有效值为2000V，50H的交流电小，历时1分钟而不山穿，不出现闪络现象。
电流继电器 JL-8GB/11 供电电源:220AC/DC 整定电流:0.03-9.99AAC
电流继电器 JL-8GA/21
过电流继电器 JL-8GB/1 AC220V 0.1~9.9A
电流继电器 JL-8B/521DK (XJL-52/DK ) 0.5-3A
电流继电器 JL-8B/222DK
电流继电器 JL-8B/1121 板前接线
电流继电器 JL-8B/12 DC220V 0.1-99.9AAC
电流继电器 JL-8B/3211 0.03~9.99A 辅助电源：110~220VAC/DC通用 导轨安装
电流继电器 JL-8B/E2 110VDC 板后接线
电流继电器 JL-8B/E3 DC110V 30A
过电流继电器 JL-8B/1211 0.03-0.999A 导轨板前 AC220V
电流继电器 JL-8GA/21
无辅源电流继电器 JL-8A/11DK 0.1~9.9A
过流继电器 JL-8C/32-3
零序电流继电器 JL-8C/11-31 DC220V
零序电流继电器 JL-8C-12-2-2(SX) 85-260VAC/DC
电流继电器 JL-8D/2X 板前接线
定时限过流继电器 JL-8D/2X122A4 100~300VDC 0~9.9A 板前接线
定时限电流继电器 JL-8D/2X112A5G AC220V 0.1~9.9S 0.1~9.9A
电流继电器 JL-8D/2X112A5 DC220V 导轨式安装
定时限过流继电器 JL-8D/2X122A4DG 220V
