JOSEF 漏电继电器 LLJ-100FG φ45 50-500mA 卡轨安装

系列型号：
LLJ-10F(S)漏电继电器LLJ-15F(S)漏电继电器LLJ-16F(S)漏电继电器
LLJ-25F(S)漏电继电器LLJ-30F(S)漏电继电器LLJ-32F(S)漏电继电器
LLJ-60F(S)漏电继电器LLJ-63F(S)漏电继电器LLJ-80F(S)漏电继电器
LLJ-100F(S)漏电继电器LLJ-120F(S)漏电继电器LLJ-125F(S)漏电继电器
LLJ-150F(S)漏电继电器LLJ-160F(S)漏电继电器LLJ-200F(S)漏电继电器
LLJ-250F(S)漏电继电器LLJ-300F(S)漏电继电器LLJ-320F(S)漏电继电器
LLJ-400F(S)漏电继电器LLJ-500F(S)漏电继电器LLJ-600F(S)漏电继电器
LLJ-630F(S)漏电继电器LLJ-800F(S)漏电继电器LLJ-1000F(S)漏电继电器

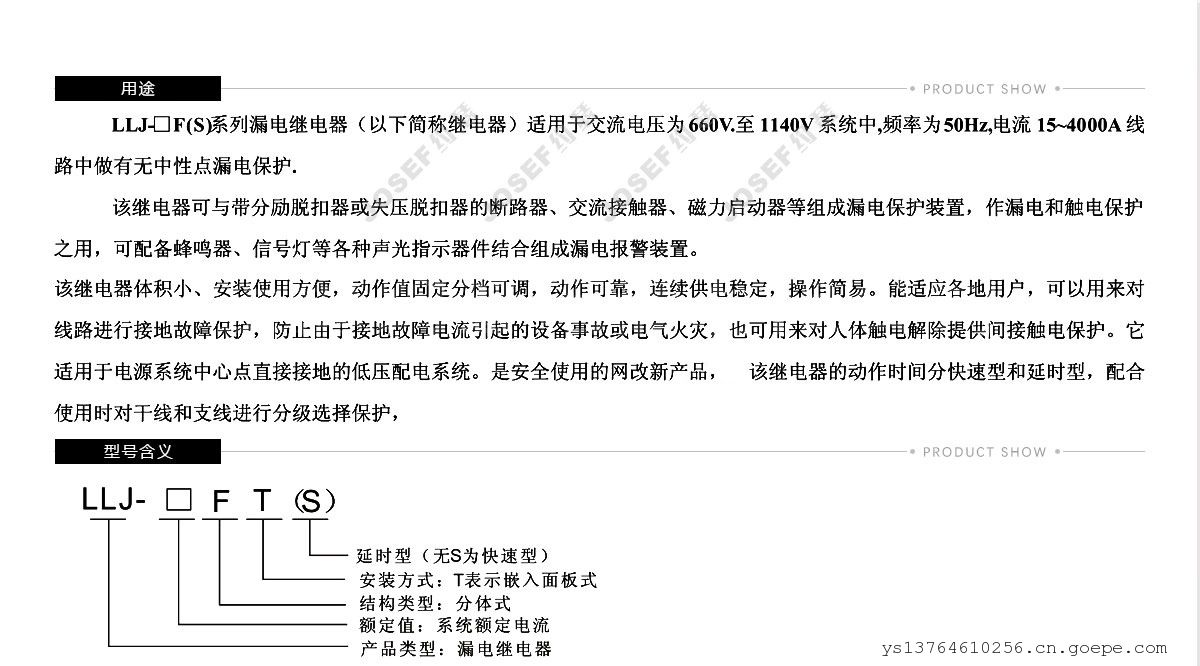

一、产品用途及特点
LLJ-FS系列漏电继电器（以下简称继电器）适用于交流电压为660V.至1140V电压系统中,频率为50Hz,电流15~4000A线路中做有无中性点漏电保护.
该继电器可与带分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用，可配备蜂鸣器、信号灯等各种声光指示器件结合组成漏电报警装置。
LLJ继电器分导轨.面板两种安装方式.体积小、使用方便，动作值固定或分档可调，动作可靠，连续供电稳定，操作简易。能适应各地用户，可以用来对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾，也可用来对人体触电解除提供间接触电保护。它适用于电源系统中心点直接接地的低压配电系统或煤矿井下无中性点接地配电系统，是安全使用的网改新产品，该继电器的动作时间分快速型和延时型，配合使用时对干线和支线进行分级选择保护。

二、型号含义及技术参数

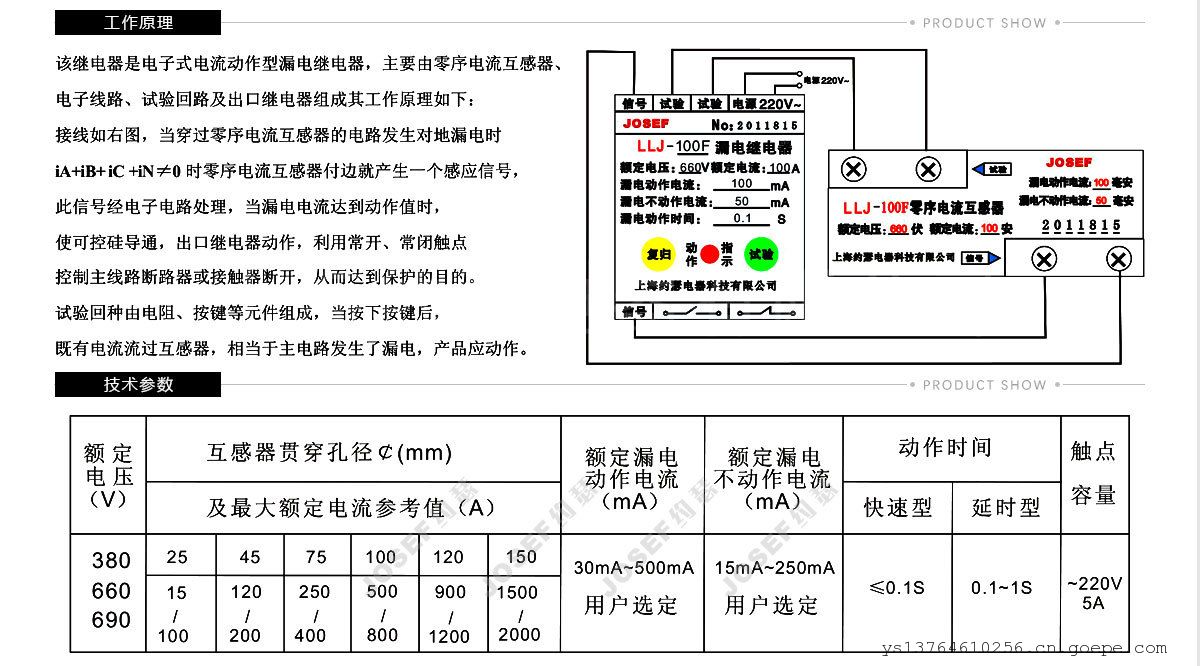

三、工作原理

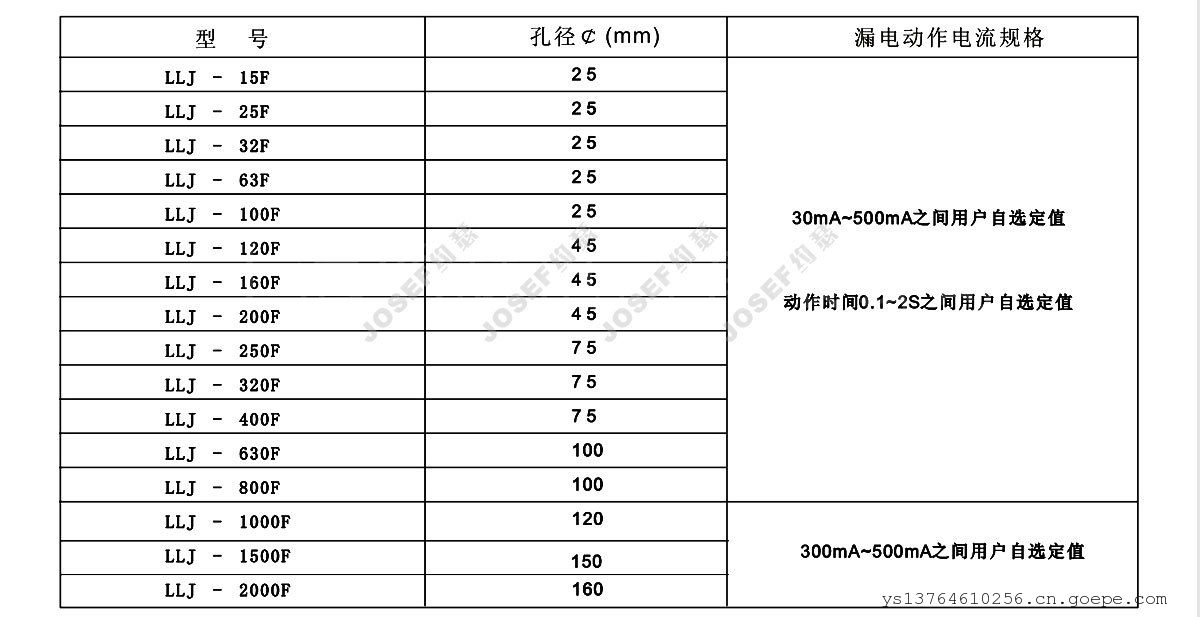

四、漏电继电器部分型号表

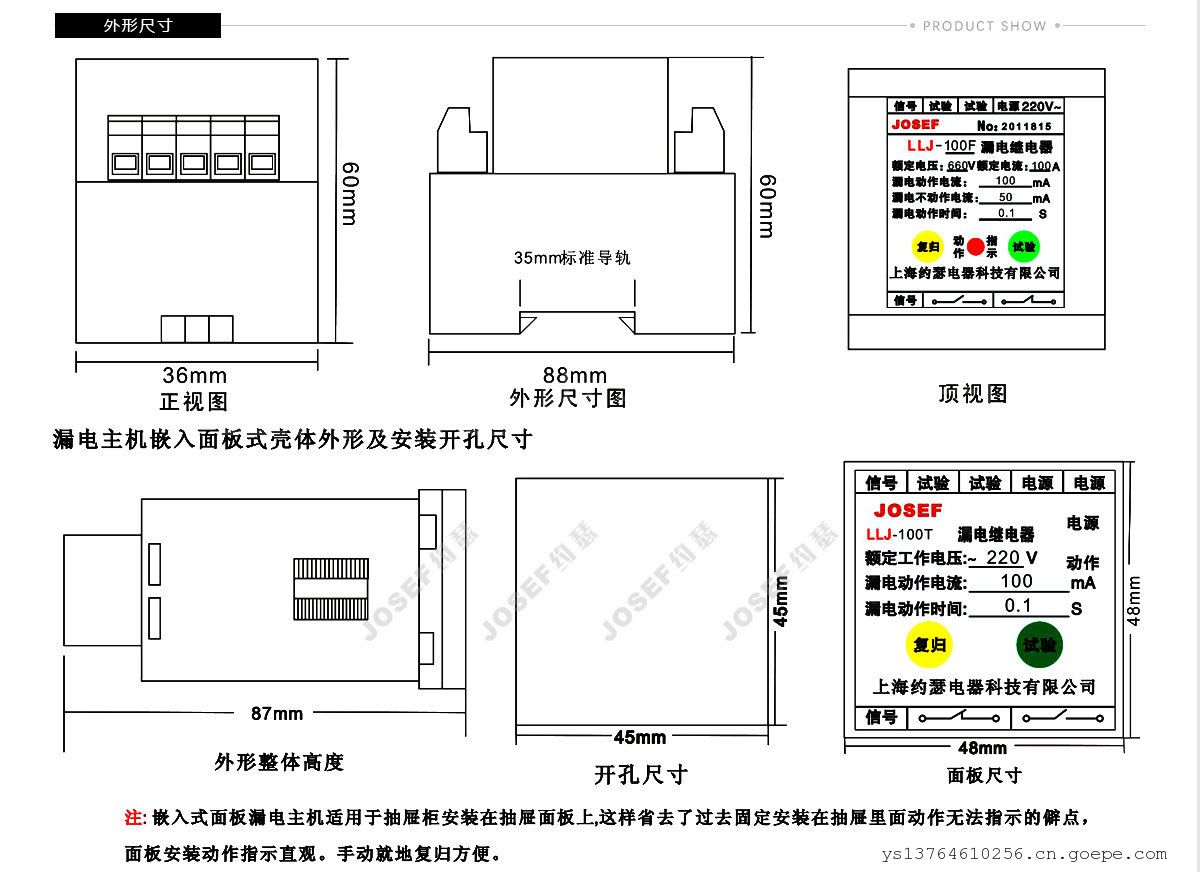

五、漏电继电器主机外形及导轨安装尺寸

六、零序电流互感器外形及安装开孔尺寸

漏电继电器的工作原理是基于电流平衡和差动保护的原理。在正常情况下，电源的进线电流和出线电流应该是平衡的，即进线电流等于出线电流。然而，当电源线路存在漏电故障时，部分电流会通过漏电路径流向地面，导致进线电流和出线电流不平衡。

漏电保护继电器通过检测电路中的电流差异来判断电路是否存在漏电故障。具体来说，它通常由电流互感器、比较器、触发器和控制电路等组成。互感器将电路中的电流转换为与之成比例的电压信号，然后经过比较器进行电压比较。如果进线电流和出线电流不平衡，即漏电电流超过设定值，比较器便会输出一个触发信号。触发信号接着传递给触发器，触发器会立即将继电器的控制电路切换，使其脱离电源电路，从而实现电源的切断。同时，继电器会发出警报信号，提醒用户存在漏电故障。当漏电故障排除后，用户可以通过手动复位继电器，使电源重新接通。

漏电保护继电器不仅具有过载保护、短路保护等功能，还可以有效地防止漏电事故的发生，提高用电安全可靠性。

漏电继电器是一种保护电器，主要用于检测设备是否有漏电现象，并将其转换为开关信号。这种继电器通常做成具有一定开断能力的开关，自成一体。

以JOSEF约瑟的JHOK-ZBG1漏电继电器为例，它适用于交流电压至660V或更高的TN、TT、和IT系统，频率为50Hz。通过零序电流互感器检测出超过整定值的零序（剩余）漏电电流。该继电器可以与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用，可以配备蜂鸣器、信号等各种声光器件结合组成漏电报警装置。它具有复位、指示、报警、复位等功能，适用于电源系统中心点直接接地或不直接接地的高、低压配电系统。
