JOSEF约瑟 JOSEF约瑟 电压继电器 含底座 耐腐蚀JY-7A/3DK/310

一、基本概述

• 产品型号：JY-7A/3DK/310
• 功能类型：欠电压继电器
• 特点：采用集成电路静态型设计，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点

二、技术规格

• 整定范围：电压可在19V_130V或40V260V范围内整定
• 返回系数：1.04~1.08
• 返回时间：小于27ms
• 辅助电源：AC48V_260V、DC48V300V（无需辅助电源也可工作）
• 功耗：小于5W

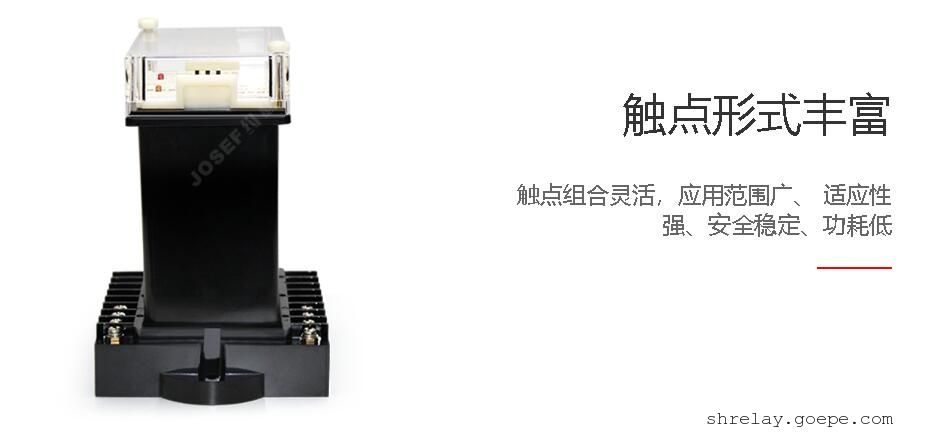

• 触点形式：根据具体型号和应用需求可能有所不同，但一般具有单刀单掷等触点形式
• 动作和返回特性：被测电压经过隔离取样后，与门坎电压进行比较，决定继电器是否动作。欠电压时，若取样电压低于门坎电压，则继电器不动作；若取样电压高于门坎电压，则继电器动作。继电器还设有专门电路，保证在上电瞬间和不稳定时封锁出口，避免误动作。

三、应用环境

• 环境条件：

  • 环境温度：-15℃~55℃
  • 工作电压不大于120%额定电压
  • 工作位置任意
  • 周围磁场强度小于0.5mT
  • 环境相对湿度不大于90%
  • 大气压力：80~110KPa
  • 温度：-25℃~+70℃
  • 海拔高度不大于2500米

四、安装与接线

• 安装结构：一般具有导轨安装结构，便于在配电柜或控制柜中安装。
• 接线方式：根据具体型号和接线图进行接线，确保接线正确可靠。一般可通过插件或板后接线等方式进行连接。

系列型号

JY-7A/1DK不带辅助电源电压继电器；JY-7B/1DK不带辅助电源电压继电器；
JY-7/1DK/120不带辅助电源电压继电器；JY-7/1DK/120不带辅助电源电压继电器；
JY-7A/1DKQ不带辅助电源电压继电器；JY-7B/1DKQ不带辅助电源电压继电器；

JY-7A/2DK不带辅助电源电压继电器；JY-7B/2DK不带辅助电源电压继电器；
JY-7/2DK/220不带辅助电源电压继电器；JY-7/2DK/002不带辅助电源电压继电器；
JY-7A/2DKQ不带辅助电源电压继电器；JY-7B/2DKQ不带辅助电源电压继电器；

JY-7A/3DK不带辅助电源电压继电器；JY-7/3DK/120不带辅助电源电压继电器；
JY-7B/3DK不带辅助电源电压继电器；JY-7/3DK/002不带辅助电源电压继电器；
JY-7/3DK/220不带辅助电源电压继电器；JY-7/3DK/310不带辅助电源电压继电器；
JY-7A/3DKQ不带辅助电源电压继电器；JY-7B/3DKQ不带辅助电源电压继电器；
