JOSEF约瑟 中间继电器 DZS-254G DC220V 断电延时0~6S 两转换 触点容量大

一、核心功能

1. 断电延时：
   • 线圈通电时，触点瞬时动作。
   • 线圈断电后，触点延时返回（延时范围0~6秒），满足需要延迟断开的控制场景。
2. 触点形式：
   • 两转换触点（即双位置触点），可同时实现常开与常闭触点的转换，适用于复杂电路控制。

二、技术参数

1. 额定电压：
   • DC220V，支持直流220伏电源输入。
2. 动作值：
   • 动作电压为额定电压的30%~70%，确保在低电压下仍能可靠动作。
3. 返回值：
   • 返回电压不小于额定值的5%，防止触点抖动或误返回。
4. 触点容量：
   • 直流回路：
     • 电压≤250V，电流≤1A（时间常数τ=5ms），触点断开容量为50W。
   • 交流回路：
     • 电压≤250V，电流≤3A（功率因数cosφ=0.4），触点断开容量为250VA。
   • 长期接通能力：主触点允许长期通过电流5A，信号触点允许长期通过电流3A。
5. 介质强度：
   • 各导电电路与外壳间，以及线圈电路与触点电路间，能承受2kV（有效值）、50Hz交流试验电压，历时1分钟无击穿或闪络。
6. 热性能：
   • 环境温度40℃时，电压绕组长期耐受110%额定电压，温升≤65℃。
   • 电流绕组能耐受3倍额定电流，历时5秒。
7. 机械参数：
   • 动触点与静触点间隙≥2mm。
   • 动合触点超行程0.3mm~0.5mm，闭合后压力≥0.1N；动断触点压力≥0.08N。

三、结构与设计

1. 电磁式结构：
   • 线圈装在“П”型导磁体上，导磁体上方有活动衔铁，两侧装有两排接触系统（由多个触点组构成）。
2. 安装方式：
   • 支持板前接线或板后接线，具体需根据型号规格和结构形式代号确定。

四、应用场景

1. 电力系统：
   • 用于继电保护回路及交直流操作的保护和自动控制装置中，增加触点数量和容量。
2. 工业自动化：
   • 适用于需要延迟断开的控制场景，如电机停机保护、设备顺序控制等。
3. 城建交通：
   • 用于信号系统、照明控制等需要延时切换的场合。

五、使用注意事项

1. 电源电压：
   • 应在额定电压的85%~110%范围内工作，直流电压峰值纹波系数不大于5%。
2. 负载控制：
   • 避免直接控制大容量负载，需考虑负载形式并留有裕量。
3. 环境适应性：
   • 工作温度范围：-10℃~+50℃（存储温度-25℃~+70℃）。
   • 湿度≤90%，海拔≤2500米。
   • 避免在强磁场、高冲击振动环境中使用。

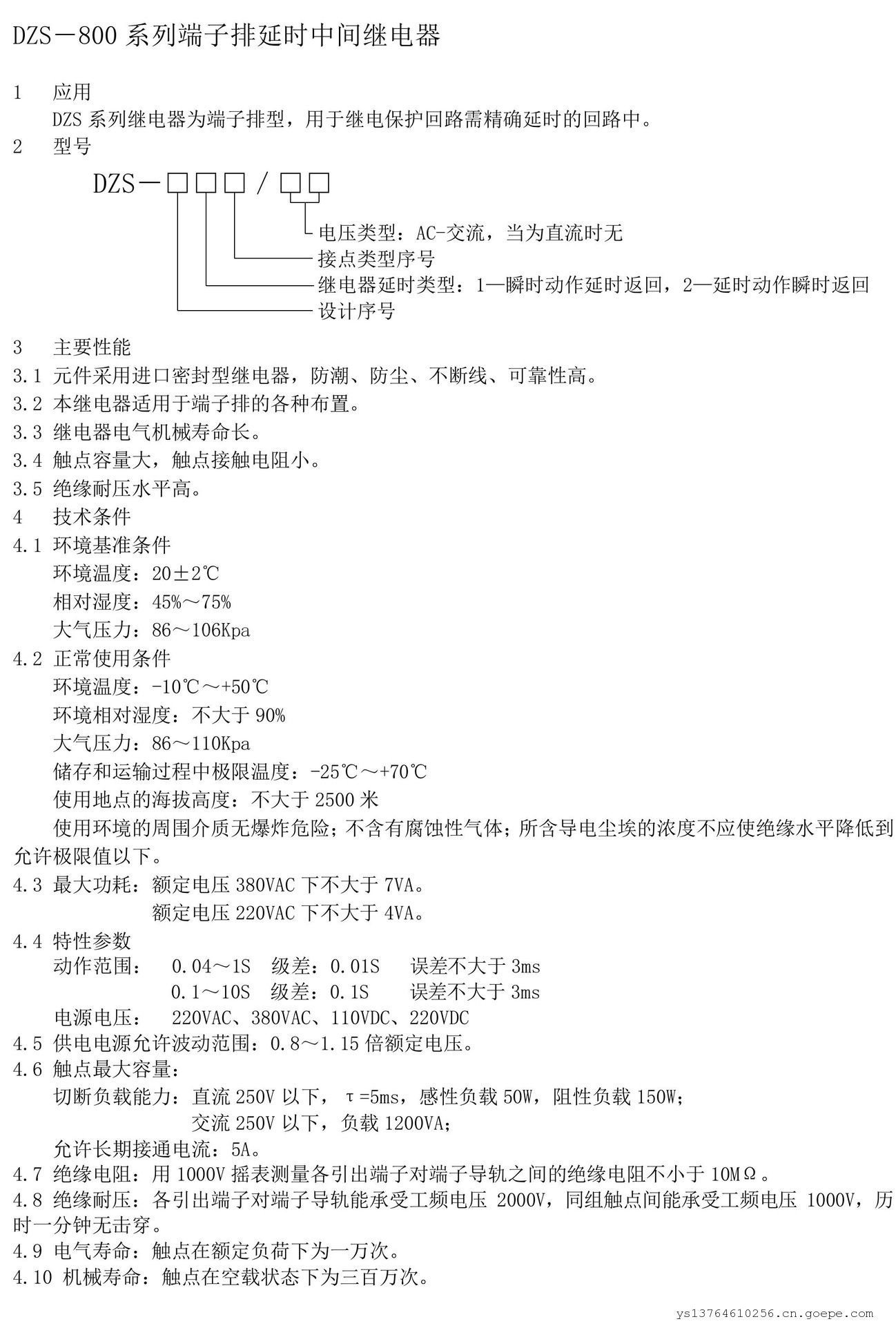

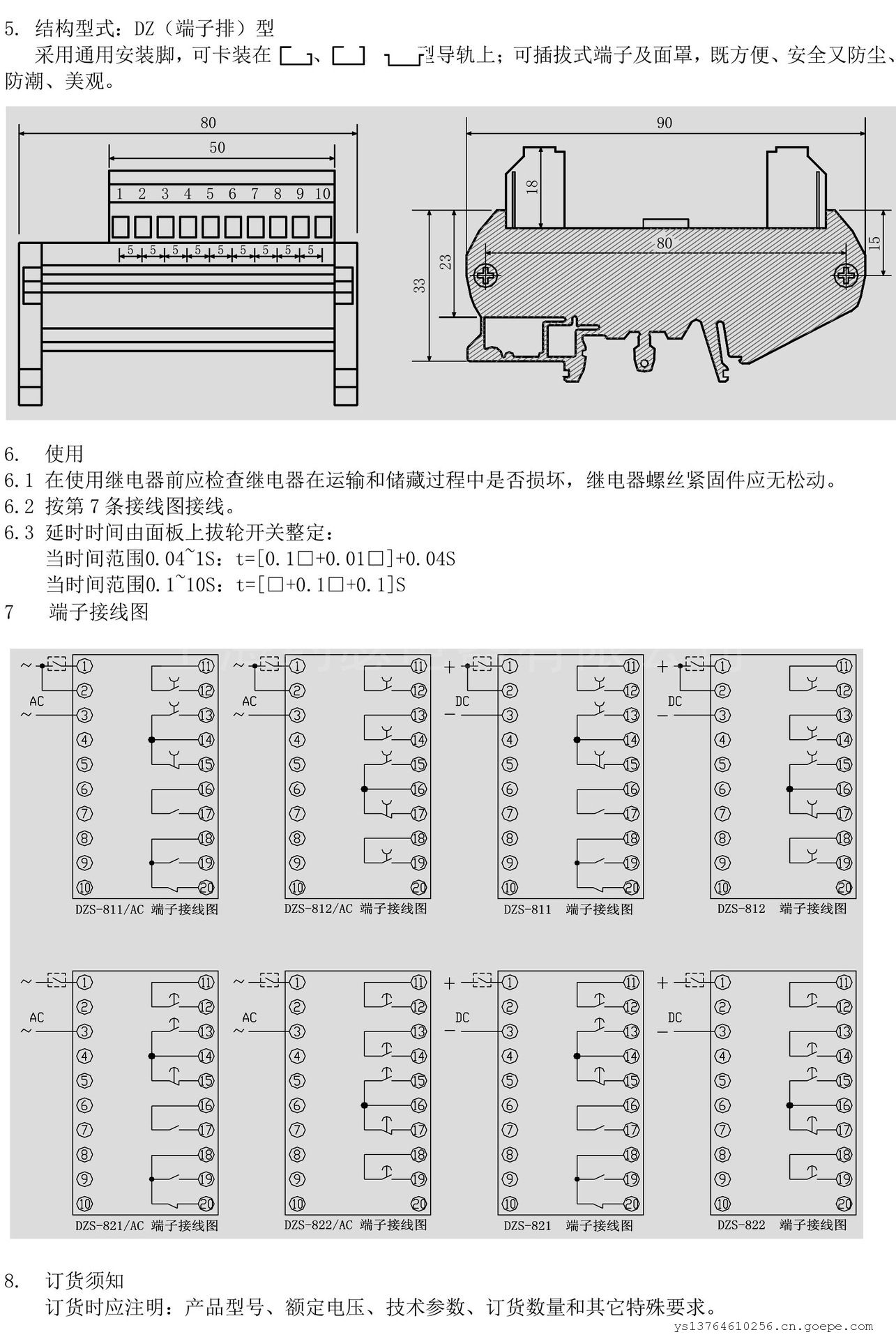

DZS-811/AC排延时中间继电器；
DZS-812/AC延时中间继电器；
DZS-811延时中间继电器；
DZS-812延时中间继电器；
DZS-821/AC延时中间继电器；
DZS-822/AC延时中间继电器；
DZS-821延时中间继电器；
DZS-822延时中间继电器；
DZS-895延时中间继电器；
