JOSEF约瑟 零序电流继电器 LGL-110 电压220VDC 导轨式安装 整定范围宽

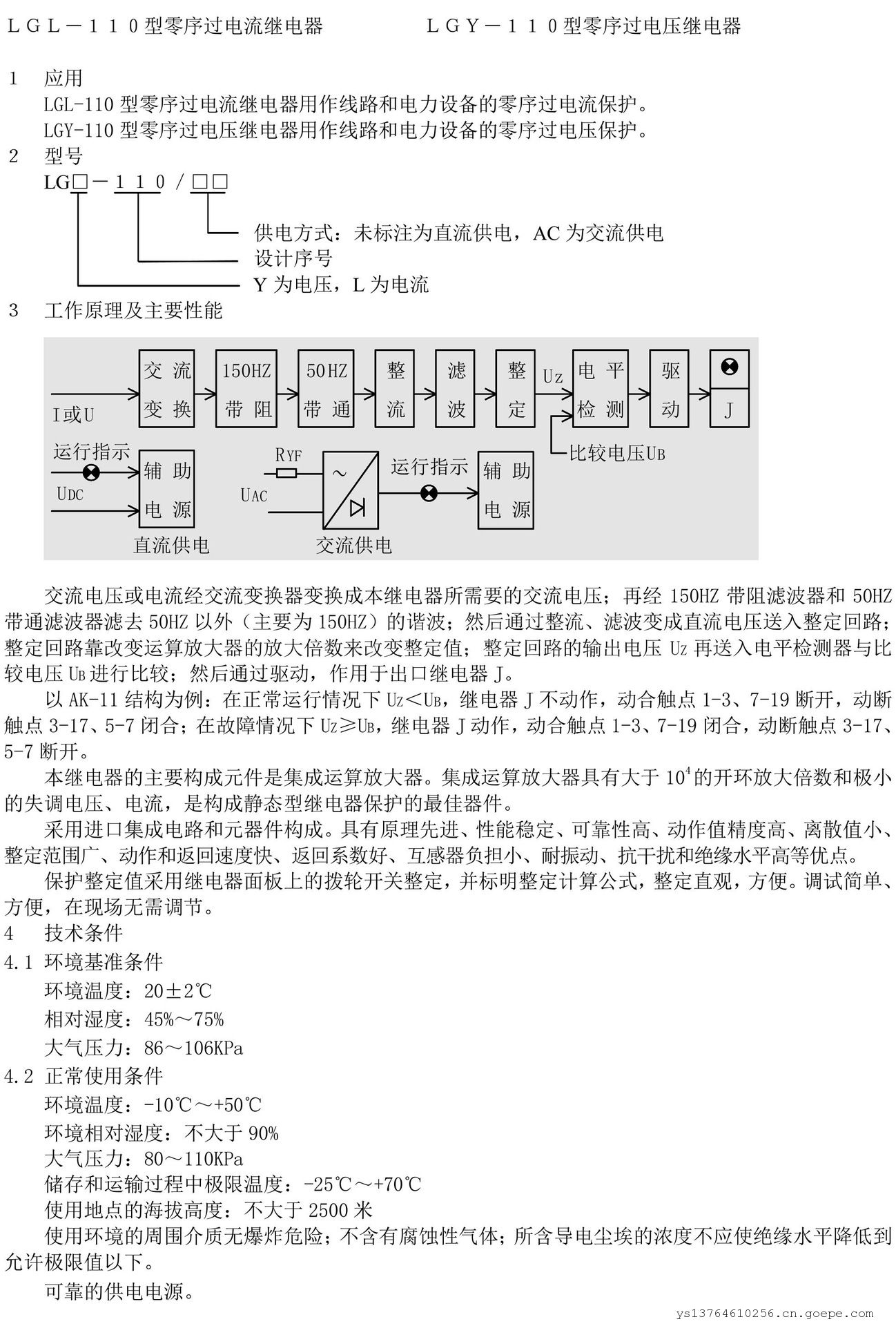

一、产品定位与核心功能

LGL-110 是专为电力系统设计的零序过电流保护装置，主要用于检测线路和电力设备的接地故障。其核心功能包括：

1. 零序电流监测：通过监测三相电流矢量和（Ia+Ib+Ic=0），当系统出现单相接地或两相短路接地故障时，零序电流突增，继电器触发断路器切断电路。
2. 快速保护：动作时间≤35ms，返回时间≤35ms，确保故障快速隔离。
3. 高精度与稳定性：动作值刻度误差≤±3%，温度变差≤±1.5%/10℃，三次谐波滤过比>50，抗干扰能力强。

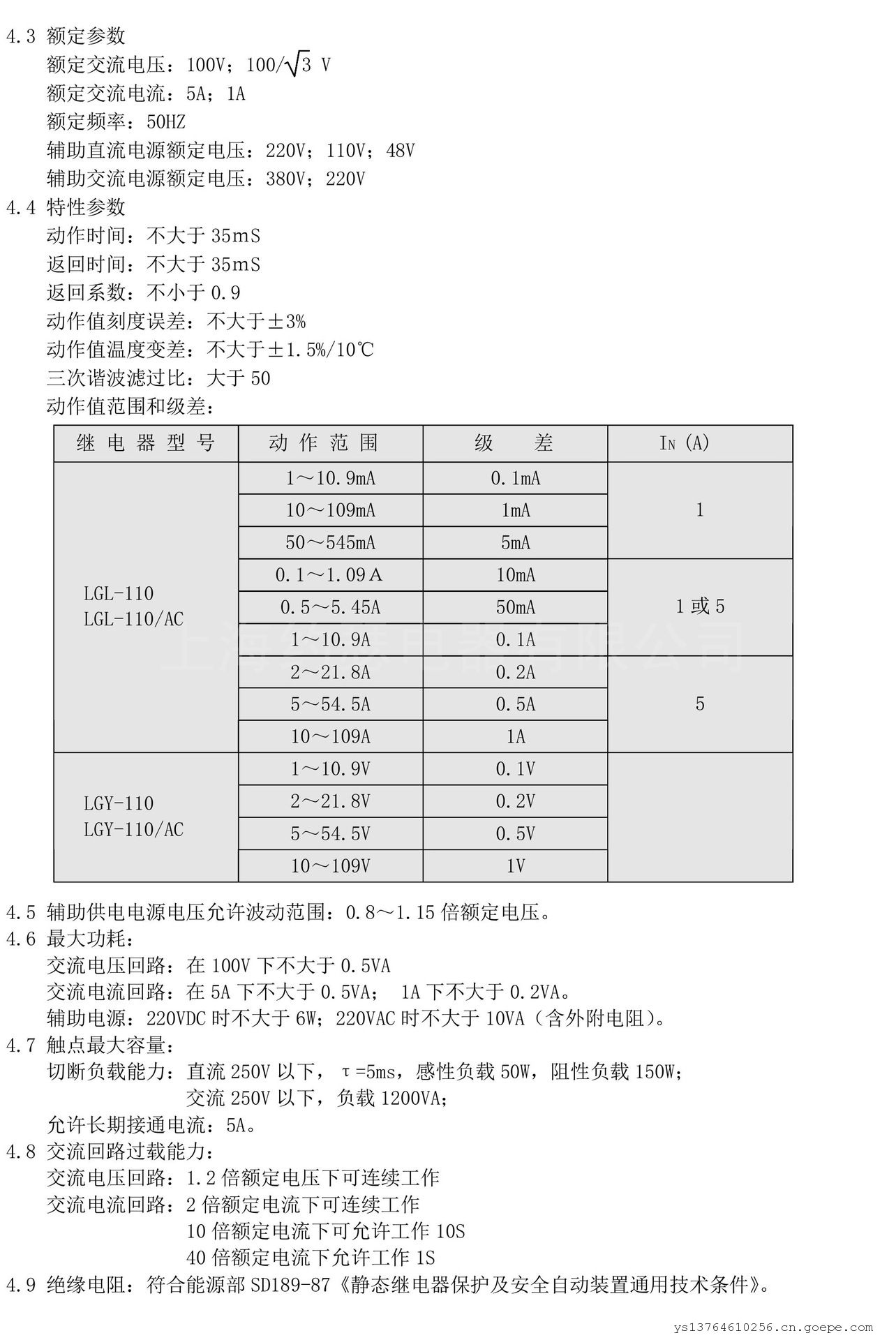

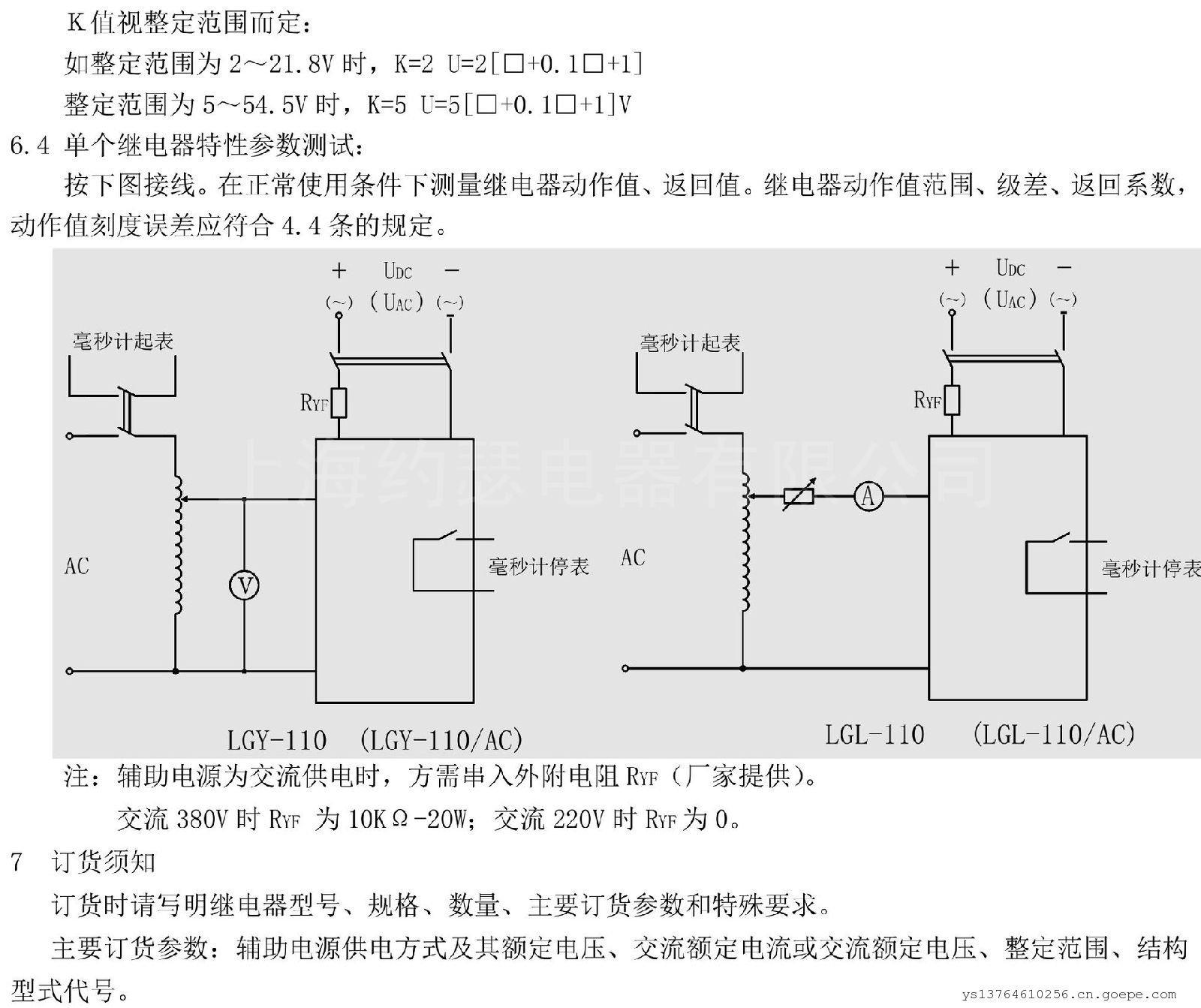

二、技术参数与性能指标

1. 额定参数
   • 交流输入：额定电压 100V 或 100/3V，额定电流 5A 或 1A，频率 50Hz。
   • 直流电源：辅助电压 220VDC（功耗≤6W），110VDC 或 48VDC 可选。
   • 触点容量：长期接通电流 5A，直流 250V 以下可切断负载，机械寿命 300 万次，电气寿命 1 万次。
2. 特性参数
   • 返回系数：过电压≥0.97，低电压≤1.03（一般≥0.9）。
   • 辅助电源波动范围：0.8~1.15 倍额定电压。
   • 绝缘性能：引出端子对外壳锁紧螺钉耐压 2000V/1min，同组触点间耐压 1000V/1min。
3. 结构与安装

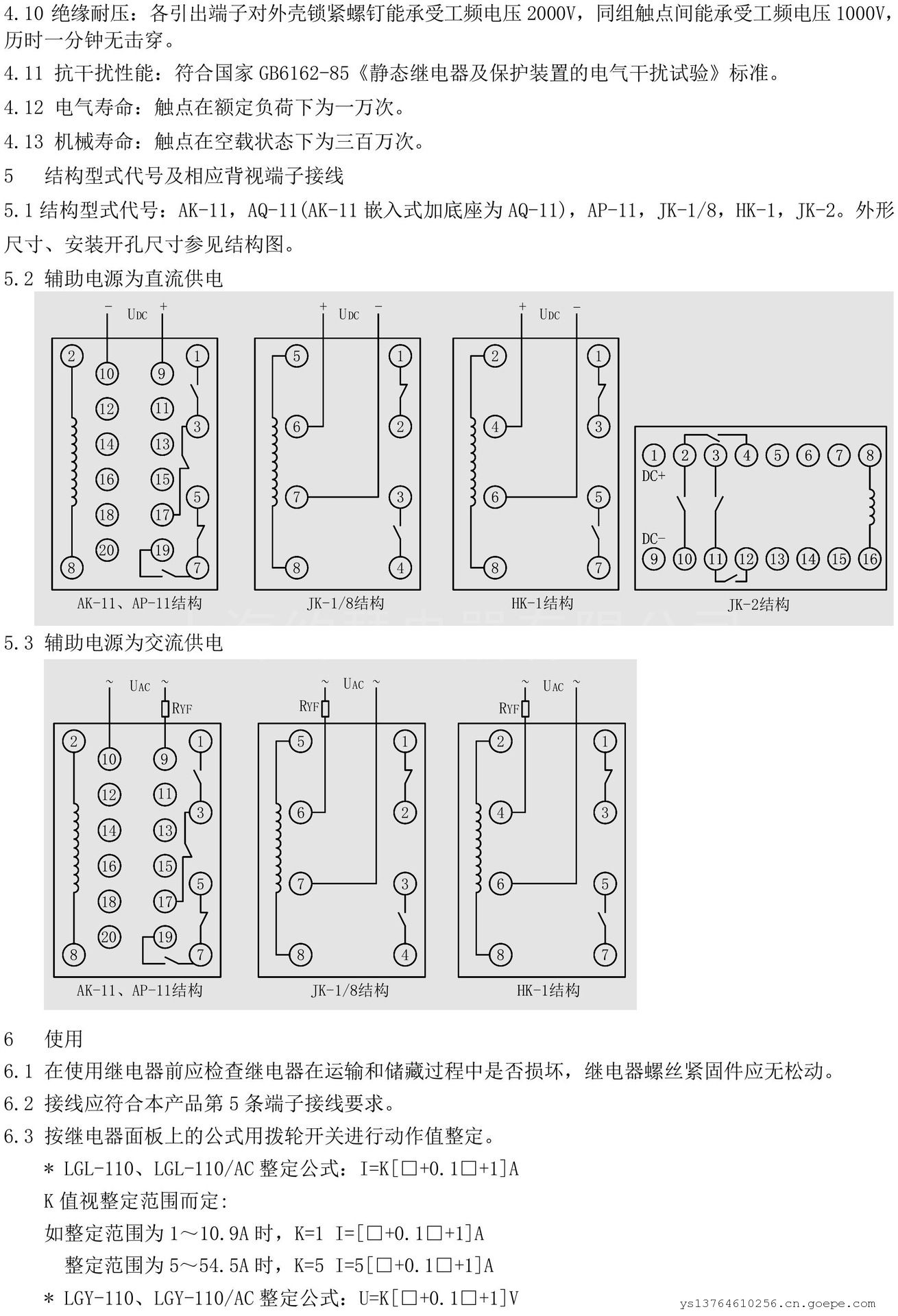

   • 结构型式：支持 AK-11（嵌入式）、AQ-11（加底座）、AP-11、JK-1/8、HK-1 等，外形尺寸参考结构图。
   • 安装方式：板前/板后安装或导轨安装（如 RL-D 系列壳体）。

三、核心优势与应用场景

1. 技术优势
   • 高可靠性：采用进口集成电路和元器件，耐振动、抗干扰，符合国家 GB6162-85 标准。
   • 调试便捷：通过面板拨轮开关整定动作值，并标注计算公式，简化调试流程。
   • 负载能力强：互感器负担小，触点容量大，适应复杂工况。
2. 典型应用场景
   • 输电线路保护：110kV 及以上电压等级线路的零序过电流保护。
   • 设备接地保护：变压器、发电机等设备的接地故障监测。
   • 工业配电系统：配合其他保护装置构成双重化快速保护体系。

系列型号

LGY-110零序过电压继电器；

LGL-110零序过电压继电器；

LGL-110/AC零序过电压继电器；
