过电压继电器 RWY-D1/1 整定电压19-130V JOSEF约瑟 运算快，动作指示清晰

RWY-D1/1 过电压继电器是一款无辅源电压继电器，整定电压范围为 19-130V，具有高精度、低功耗、动作时间短、返回系数高等特点，适用于发电机、变压器和输电线的电器保护装置中，作为过电压保护或低电压闭锁的启动元件。

产品特性

1. 无辅源设计：无需直流辅助电源，可直接替代电磁型电压继电器，简化了系统配置，降低了成本。
2. 高精度与低功耗：采用集成电路静态型设计，精度高、功耗小，提高了系统的稳定性和可靠性。
3. 动作时间短：过电压继电器在 1.2 倍整定值的动作时间不大于 40ms，2 倍整定值的动作时间不大于 35ms，能够快速响应过电压事件，保护设备安全。
4. 返回系数高：过电压继电器返回系数为 0.85~0.95，低电压继电器返回系数为 1.02~1.12，确保了继电器在电压波动时的稳定性和准确性。
5. 整定直观方便：电压整定范围为 19V-130V、85V-265V、180V-440V，极差为 1V，用户可根据实际需求灵活调整整定值。

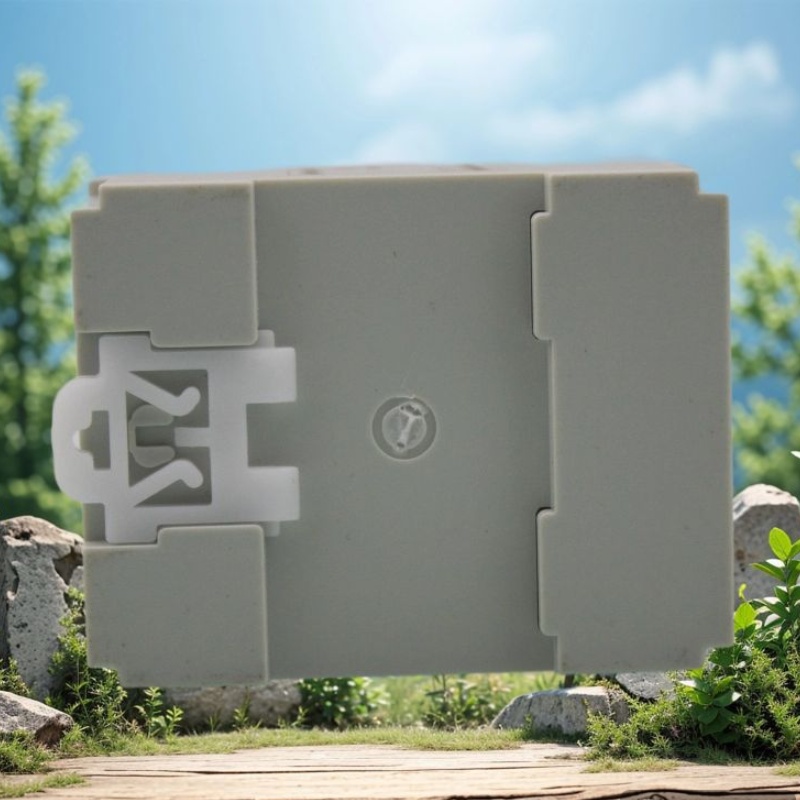

6. 导轨安装：采用 D（导轨安装式）型壳体，体积小、外形美观、轻便，重量只有 300-350g，可无限拼装，符合欧规标准。可直接安装在开关柜 35mm 导轨条上，提高了安装密度，方便接线。

技术参数

1. 交流额定值：100V/50HZ。

2. 过载能力：交流回路允许长期接通 1.2 倍额定值。

3. 功率消耗：交流回路功耗小于 1.5VA（交流额定值 100V 时）。

4. 整定误差：

   • 在整定范围内，整定平均误差的值不大于 3%。
   • 在基础条件下，同一整定值上测量的 5 次动作值的大值和小值应不大于 4%。
   • 在-10℃~50℃的温度下，任一整定点误差的值应不大于整定值的 4%。

5. 返回时间：不大于 27ms。

应用场景

RWY-D1/1 过电压继电器广泛应用于发电机、变压器和输电线的电器保护装置中，作为过电压保护或低电压闭锁的启动元件。在电力系统保护领域，该继电器能够有效地监测电压变化，当电压超过或低于整定值时，迅速动作，切断故障电路，保护设备免受损坏。
