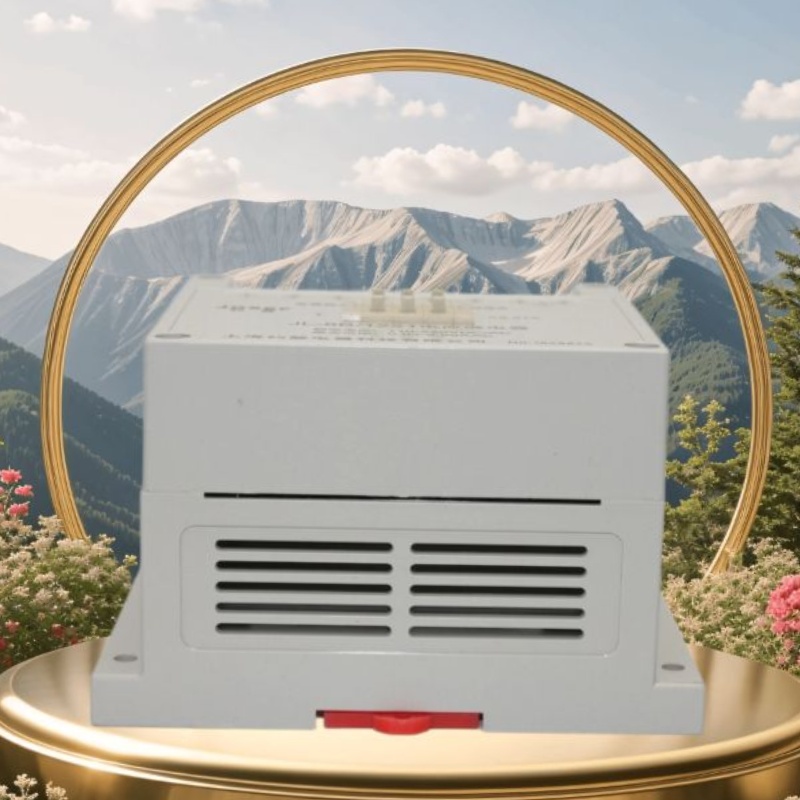

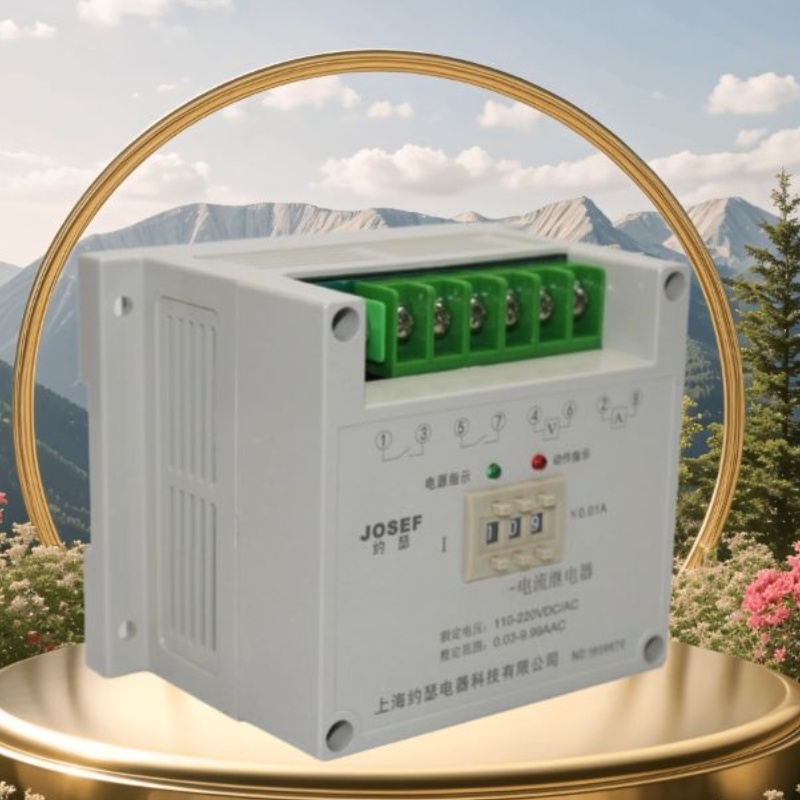

JOSEF约瑟 电流继电器 JL-8B/1331G 导轨式安装 新能源使用

技术特点

1. 高精度与宽整定范围：JL-8B/1331G采用CMOS集成电路进行运算和比较，具有精度高、整定范围宽的特点。其整定范围由0.03A~30A可选，满足不同场景下的电流保护需求。
2. 快速动作与高返回系数：该继电器动作速度快，返回系数高。在1.2倍整定电流下，动作时间不大于25ms；在2倍整定电流下，动作时间不大于20ms。过电流返回系数为0.90~0.97，欠电流返回系数为1.05~1.15，确保在故障切除后能迅速返回，减少误动作的可能性。
3. 低功耗与长寿命：JL-8B/1331G功耗低，继电器不动作时功耗小于4W，动作时功耗小于5W。同时，其触点寿命长，电寿命可达10^{5次，机械寿命可达10}6次，降低了维护成本。

电气性能

1. 额定电压：该继电器支持直流额定电压48V、110V、220V可选，交流额定电压110V、220V可选，满足不同电压等级的电力系统需求。
2. 动作电压：直流动作电压≤70%额定电压，交流动作电压≤75%额定电压，确保在电压波动时仍能可靠动作。
3. 绝缘性能：继电器外壳与外露带电端子之间绝缘电阻不小于10MΩ（用开路电压500V的兆欧表测量），且能承受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象，确保电气安全。

环境适应性

JL-8B/1331G具有良好的环境适应性，能在-15℃~55℃的环境温度下正常工作，工作电压不大于120%额定电压，工作位置任意，周围磁场强度小于0.5mT，环境相对湿度不大于90%，大气压力80~110KPa，海拔高度不大于2500米。

安装与维护

1. 安装方式：该继电器采用导轨安装结构，也可采用凸出固定式或插拔式安装结构，方便用户根据实际需求进行选择。

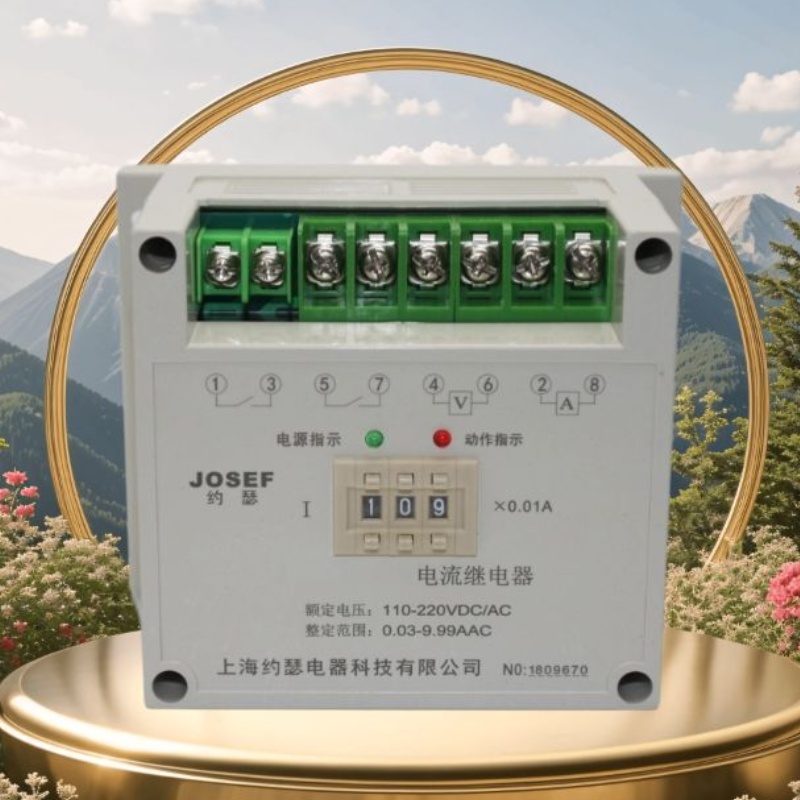

2. 维护简便：JL-8B/1331G结构紧凑，易于安装和维护。用户可通过数字式拨轮开关来整定定值，整定直观方便。
