JELR-320F漏电继电器 上海约瑟 整定范围宽，抗干扰

一、功能特点

• 动作电流可调：JELR-320F漏电继电器的漏电动作电流值可调，适用于不同场景下的漏电保护需求。
• 快速与延时动作：动作时间分快速型和延时型，快速型动作时间小于0.1S，延时型动作时间有0.1S、0.2S、0.5S可选，配合使用时可对干线和支线进行分级选择保护。

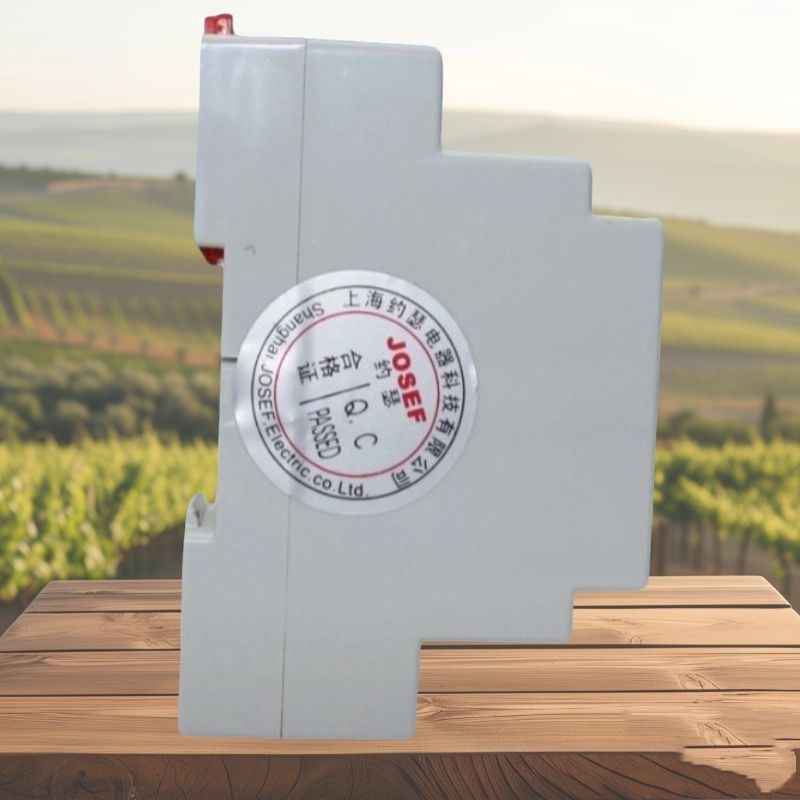

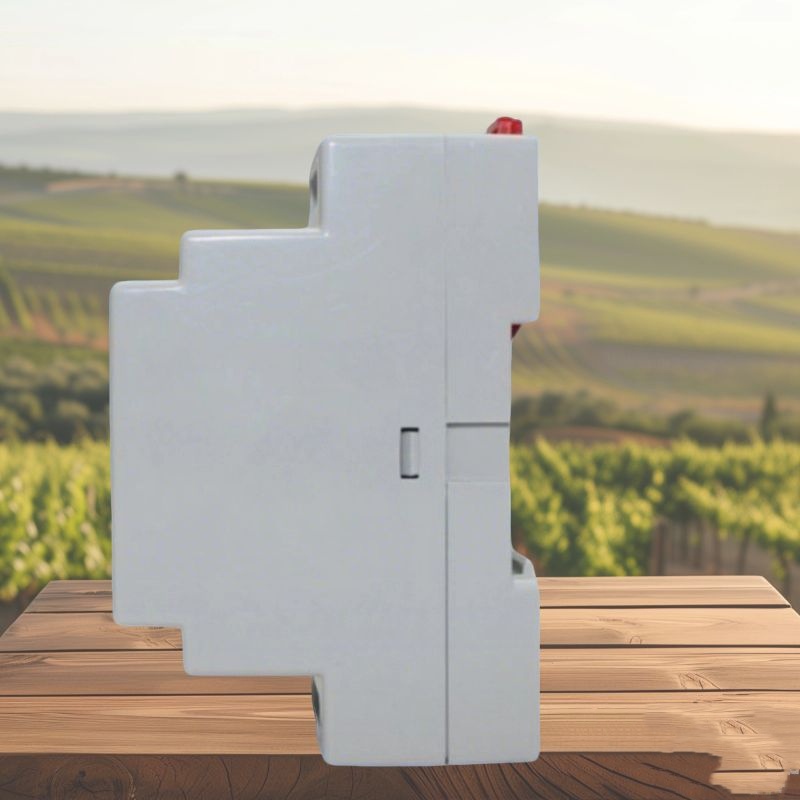

• 安装方式多样：安装方式可分为嵌入式面板或者导轨安装这两种，体积小，安装使用方便。
• 动作可靠：动作值固定分档可调，具有动作可靠、连续供电稳定、操作简易等特点。
• 声光报警功能：可配备蜂鸣器、信号灯等各种声光指示器件结合组成漏电报警装置。

二、技术参数

• 额定参数：动作电流范围包括30~300mA和50~500mA可调。
• 复归方式：手动复归。
• 互感器孔径：有25mm、45mm、100mm、150mm、200mm或方形非标等多种选择。
• 功耗：≤5W。
• 绝缘性能：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ；能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
• 环境条件：环境温度-15℃~55℃，工作电压不大于120%额定电压，工作位置任意，周围磁场强度小于0.5mT，环境相对湿度不大于90%，大气压力80~110KPa，海拔高度不大于2500米。

三、应用场景

• 接地故障保护：可用来对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾。
• 触电保护：也可用来对人体触电解除提供间接接触保护。
• 系统兼容性：适用于交流电压至690V，频率为50Hz，电流至1500A及以下漏电继电器中性点接地电路中。

四、工作原理

• 零序电流检测：当穿过零序电流互感器的电路发生对地漏电时，IA+iB+iC+iN≠0，零序电流互感器付边就产生一个感应信号。
• 信号处理与动作：此信号经电子电路处理，当漏电电流达到动作值时，使可控硅导通，出口继电器动作，利用常开、常闭触点控制主线路断路器或接触器断开，从而达到保护的目的。
• 试验回路：试验回路由电阻、按键等元件组成，当按下按键后，既有电流流过互感器，相当于主电路发生了漏电，漏电继电器动作。
