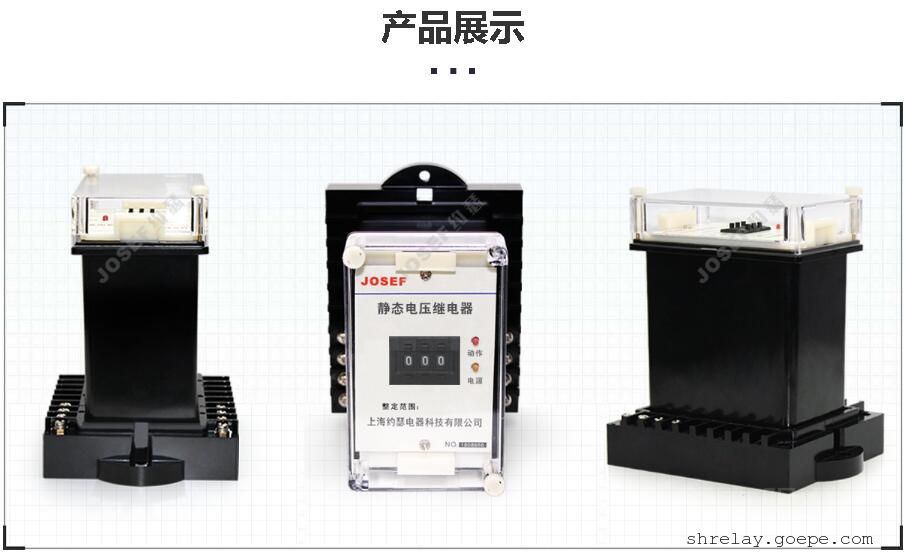

上海约瑟 电压继电器 JY-7A-3DK/220 19~130V 合金接线柱，材料考究

一、概述

JY-7A-3DK/220 19~130V电压继电器是一种无源静态电压继电器，主要用于发电机、变压器、输电线路的继电保护装置中，作为过电压保护或低电压闭锁启动元件。它能够在检测到电压异常时，及时发出信号或触发保护措施，确保电力系统的安全稳定运行。

二、主要特点

1. 整定方便：采用三位拨盘开关整定电压值，直观方便，无需校验。整定范围通常为19V~130V，也可根据用户需求进行定制。
2. 精度高：级差小为1V，误差小，能够准确反映电压变化，提高保护的可靠性。
3. 可靠性高：无抖动、无拒动、动作快、返回系数高。继电器设有专门电路，保证在上电瞬间和不稳定时封锁出口，避免误动作。
4. 功耗小：*大功耗不大于5W，符合节能环保的要求。
5. 动作与返回时间短：动作时间（欠电压继电器0.5倍整定值的动作时间不大于20ms，过电压继电器1.2倍整定值的动作时间不大于25ms）和返回时间（不大于27ms）均较短，能够快速响应电压变化。

三、技术参数

1. 电压整定范围：19V~130V（也可定制其他范围）。
2. 功耗：不大于5W。
3. 动作时间：欠电压继电器0.5倍整定值的动作时间不大于20ms；过电压继电器1.2倍整定值的动作时间不大于25ms，2倍整定值的动作时间不大于20ms。
4. 返回时间：不大于27ms。
5. 返回系数：欠电压继电器返回系数1.04~1.08，过电压继电器的返回系数0.93~0.97。
6. 整定误差：额定值在19V至*大值范围内，整定误差不大于2%；在极限温度下，19V以上任一整定值的误差不大于3%。
7. 触点容量：继电器输出电路的触点能断开电压不大于250V的直流有感负荷电路（时间常数为5±0.75ms）为50W，电压不大于250V的交流电路（功率因数COSΦ为0.4±0.1）为250VA。继电器触点可长期接通5A。
8. 电寿命：不低于10^5次。
9. 介质强度：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间能承受2000V（有效值），50Hz的交流电压历时1分钟试验而无绝缘击穿或飞弧现象。
10. 绝缘电阻：继电器各导电端子连在一起，对外露非带电金属部分或外壳之间，用开路电压为500V的兆欧表测量其绝缘电阻不小于300MΩ。

四、环境条件

1. 温度范围：-15℃~55℃（部分资料为-10℃~+50℃）。
2. 相对湿度：不大于90%。
3. 海拔高度：不大于2500m（部分资料为不大于2000m）。
4. 周围磁场强度：小于0.5mT。

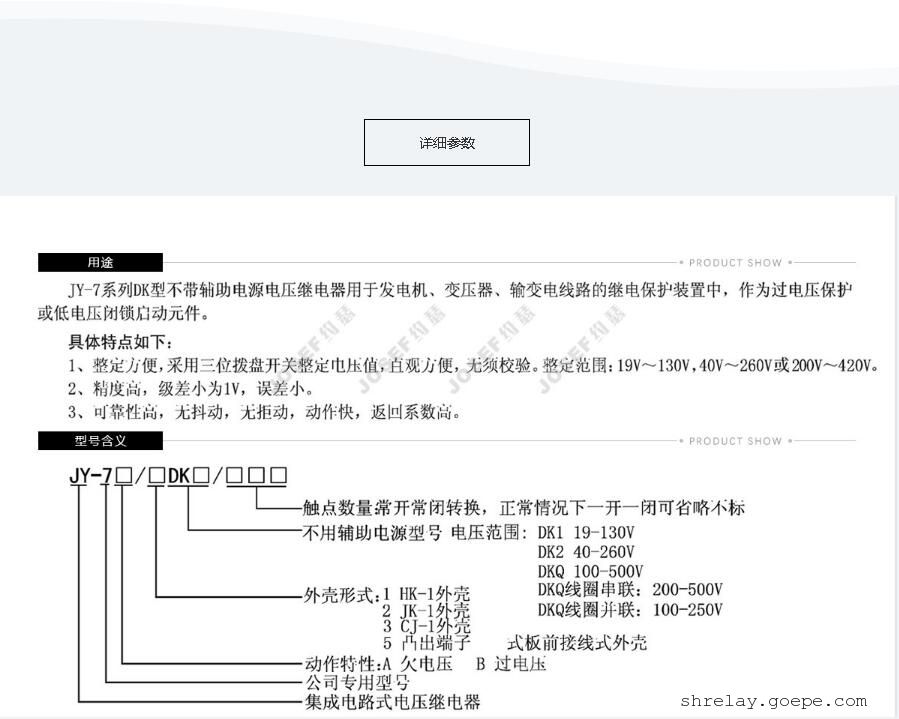

JY-7/2DK/220不带辅助电源电压继电器；JY-7/2DK/002不带辅助电源电压继电器；
JY-7A/2DKQ不带辅助电源电压继电器；JY-7B/2DKQ不带辅助电源电压继电器；

JY-7A/3DK不带辅助电源电压继电器；JY-7/3DK/120不带辅助电源电压继电器；
JY-7B/3DK不带辅助电源电压继电器；JY-7/3DK/002不带辅助电源电压继电器；
JY-7/3DK/220不带辅助电源电压继电器；JY-7/3DK/310不带辅助电源电压继电器；
JY-7A/3DKQ不带辅助电源电压继电器；JY-7B/3DKQ不带辅助电源电压继电器；
