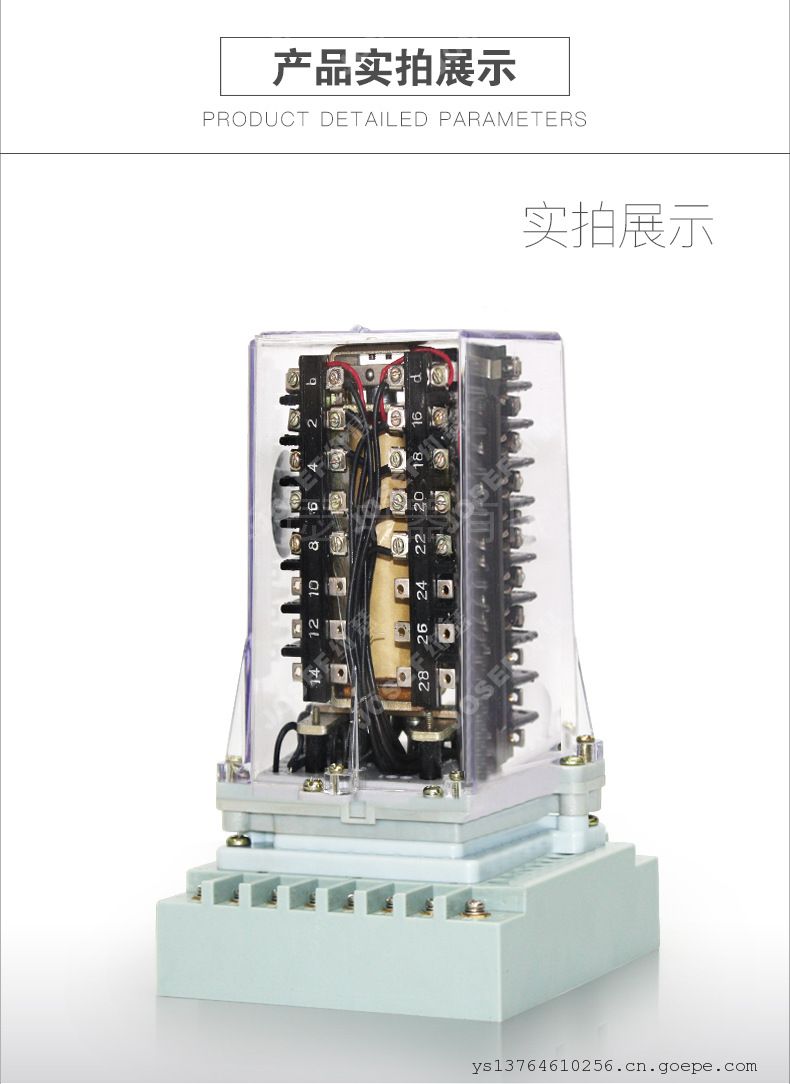

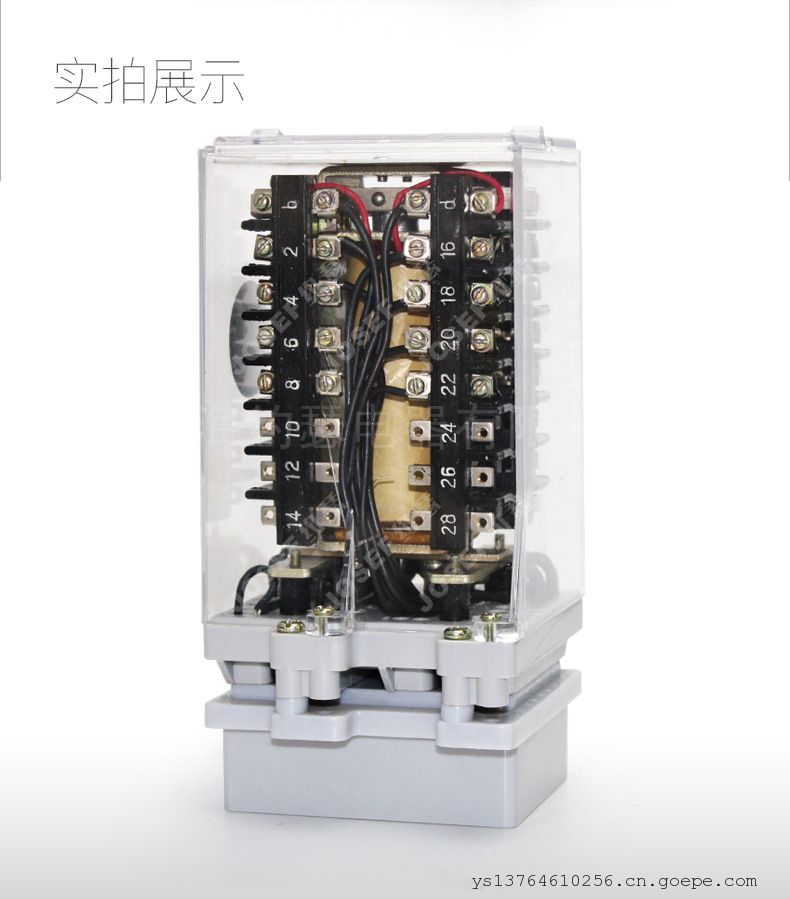

JOSEF约瑟 中间继电器 DZ-3E/44 DC220V 板前接线 导轨安装 静音无噪

一、基本参数

• 型号：DZ-3E/44
• 额定电压：DC 220V
• 接线方式：板前接线
• 安装方式：导轨安装

二、产品特点

1. 设计紧凑：DZ-3E/44中间继电器设计紧凑，占用空间小，便于在控制柜或设备中安装。
2. 性能稳定：该继电器具有稳定的性能，能够在各种恶劣环境下正常工作，确保电力系统的稳定性和可靠性。
3. 多触点设计：具有多个常开和常闭触点，可根据需要选择触点形式，满足不同的控制需求。
4. 交直流兼容：可用于交流或直流回路，具有较宽的额定电压范围，适应性强。
5. 动作可靠：动作电压不大于70%（直流）或85%（交流）的额定电压，动作时间不大于50ms，功率消耗不大于11W，确保快速、准确的动作。
6. 触点容量大：在特定条件下（电压不超过250V、电流不超过5A、时间常数为5±0.75ms的直流有感负荷电路中），产品输出触点的断开容量为50W，能满足大功率负载的控制需求。
7. 介质强度高：能承受2000V（有效值）50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象，确保产品的安全性。

三、应用场景

1. 工业自动化控制：可用于控制各种机械设备的启动、停止和调速，提高生产效率。
2. 电力系统控制：用于控制发电机、变压器和断路器等设备的运行状态，确保电力系统的稳定运行。
3. 交通信号控制：在交通信号系统中，可用于控制红绿灯的切换和计时，提高交通效率。
4. 家用电器控制：可用于家用电器的开关控制，提高使用的便捷性和安全性。
5. 安全保护：在各种需要安全保护的场合中，如过载保护、短路保护等，发挥重要作用。

四、选型与安装

1. 选型：在选型时，应根据实际应用需求选择合适的继电器型号和规格，包括触点数量、触点容量、线圈电压等。同时，还需考虑继电器的尺寸、安装方式以及防护等级等因素。
2. 安装：应按照产品说明书中的接线图进行接线，确保线圈和触点的连接正确可靠。同时，还需注意接线的牢固性和安全性，避免接线松动或短路等问题。安装时应遵循导轨安装的标准流程，确保继电器能够稳定、可靠地工作。

系列型号

DZ-3E/26、26J中间继电器；

DZ-3E/44、44J中间继电器；

DZ-3E/62、62J中间继电器；

DZ-3E/08、08J中间继电器；

DZ-3E/80、80J中间继电器；

DZ-3E/71、71J中间继电器；

DZ-3E/A4、A4J中间继电器；

DZ-3E/4A、4AJ中间继电器；
