JOSEF约瑟 DS-32/2X时间继电器 安全耐用，误差小

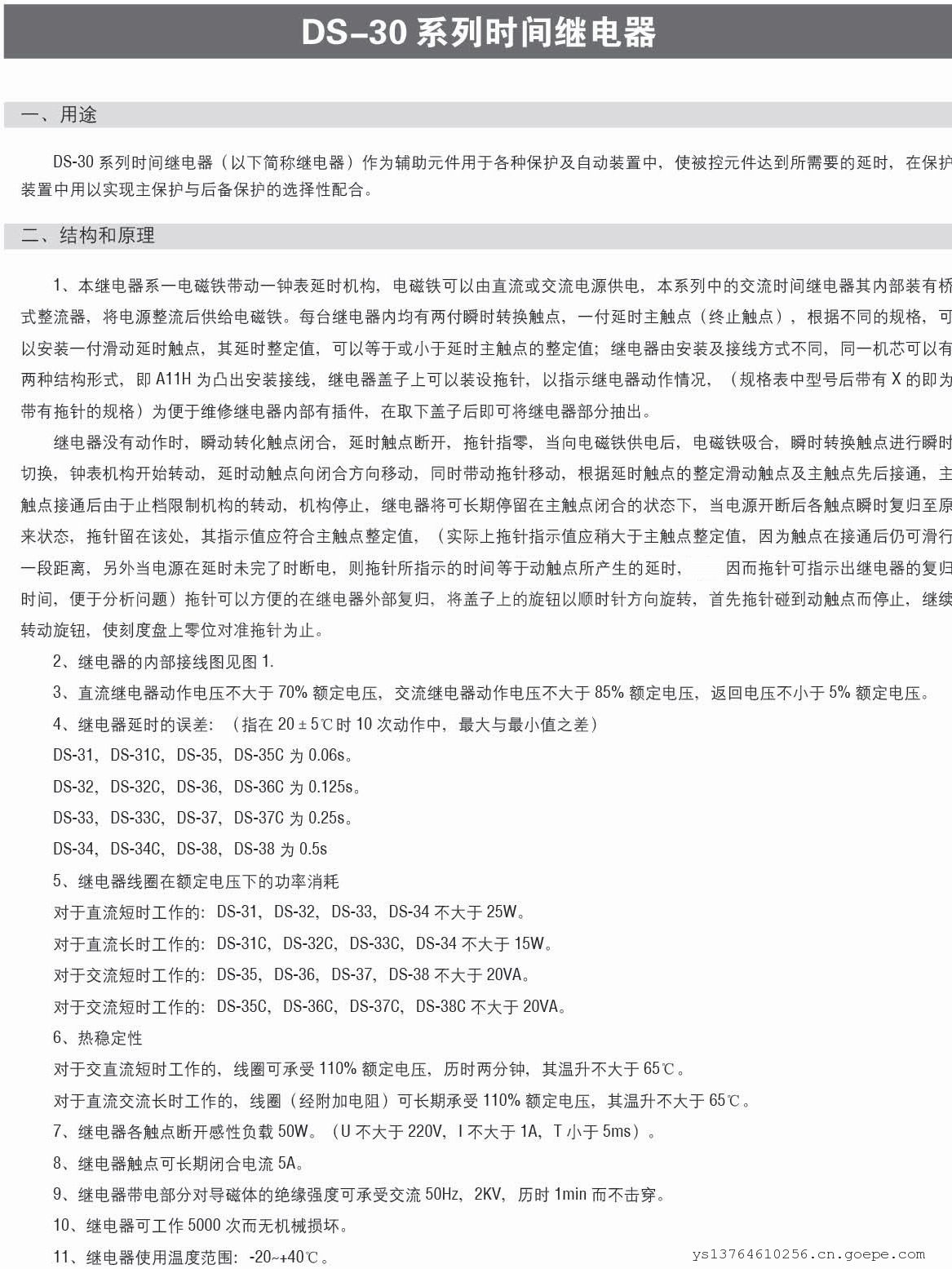

一、主要用途

DS-32/2X时间继电器作为辅助元件，被广泛应用于各种保护和自动装置中。它能够使被控元件达到所需的延时效果，并在保护装置中实现主保护与后备保护的选择性配合。

二、主要技术数据

1. 额定电压：

   • 直流（DC）：220V、110V、48V、24V
   • 交流（AC）：220V、127V、110V、100V

2. 动作值：

   • 直流电压不大于75%额定值
   • 交流电压不大于85%额定值

3. 返回值：不小于5%额定电压

4. 延时变差：0.125秒

5. 功率消耗：

   • 直流短期工作的DS-32型号不大于25W
   • 直流长期工作的DS-32C型号不大于15W（需注意，此数据为系列产品中相关型号的功率消耗，但可推断DS-32/2X在相应工作模式下的功率消耗应与之相近或相同）

三、结构特点

1. DS-30系列时间继电器采用电磁铁带动钟表延时机构的设计，电磁铁可以由直流或交流电源供电。
2. 交流时间继电器内部装有桥式整流器，用于将交流电源整流后供给电磁铁。
3. 继电器具有一付延时主触点（终止触点），并可根据不同规格安装一付滑动延时触点。滑动延时触点的延时整定值可以等于或小于延时主触点的整定值。

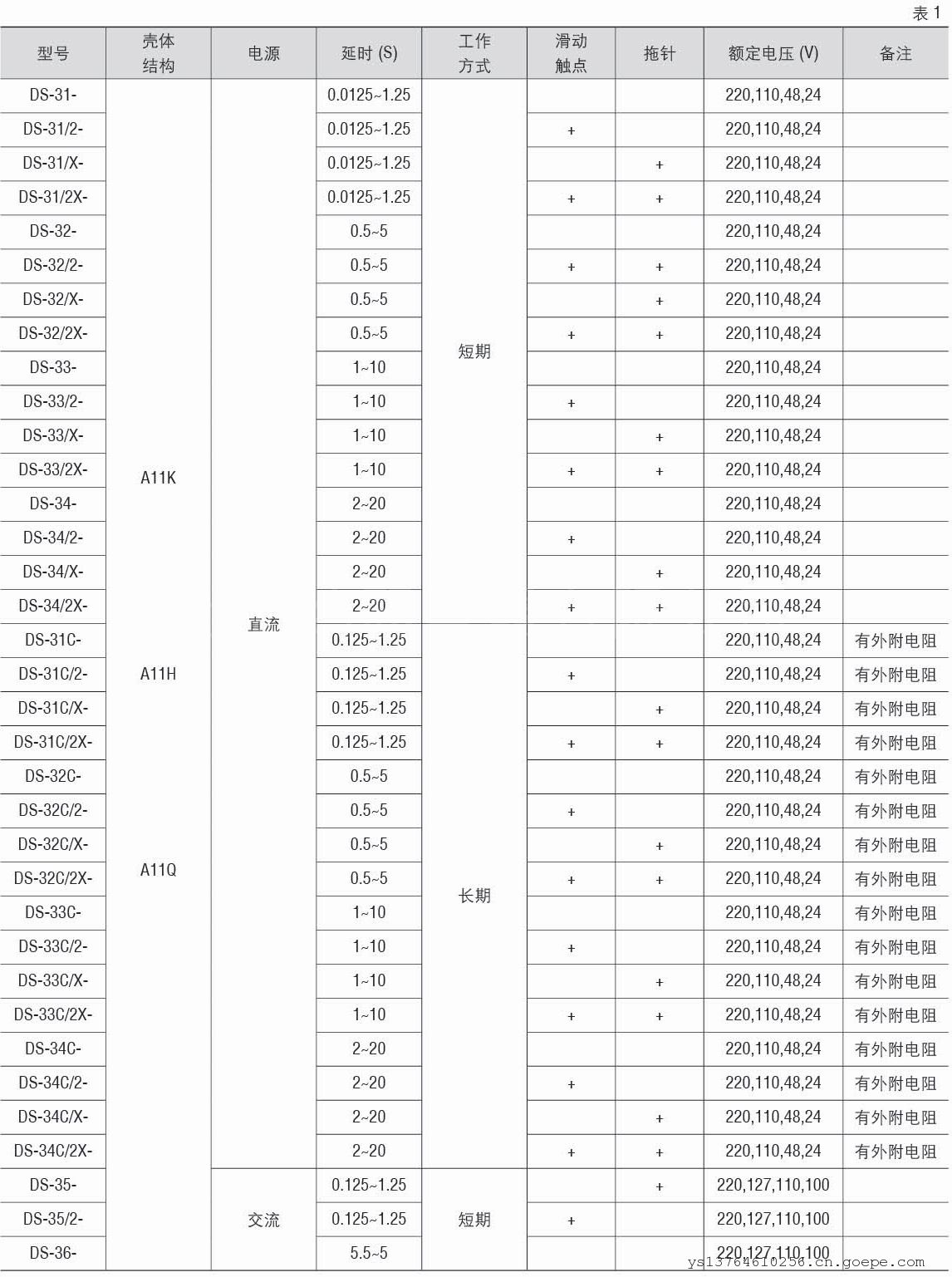

4. 继电器盖子上可以装设拖针，以指示继电器动作情况。规格表中型号后带有“X”的即为带有拖针的规格。

四、应用实例与接线

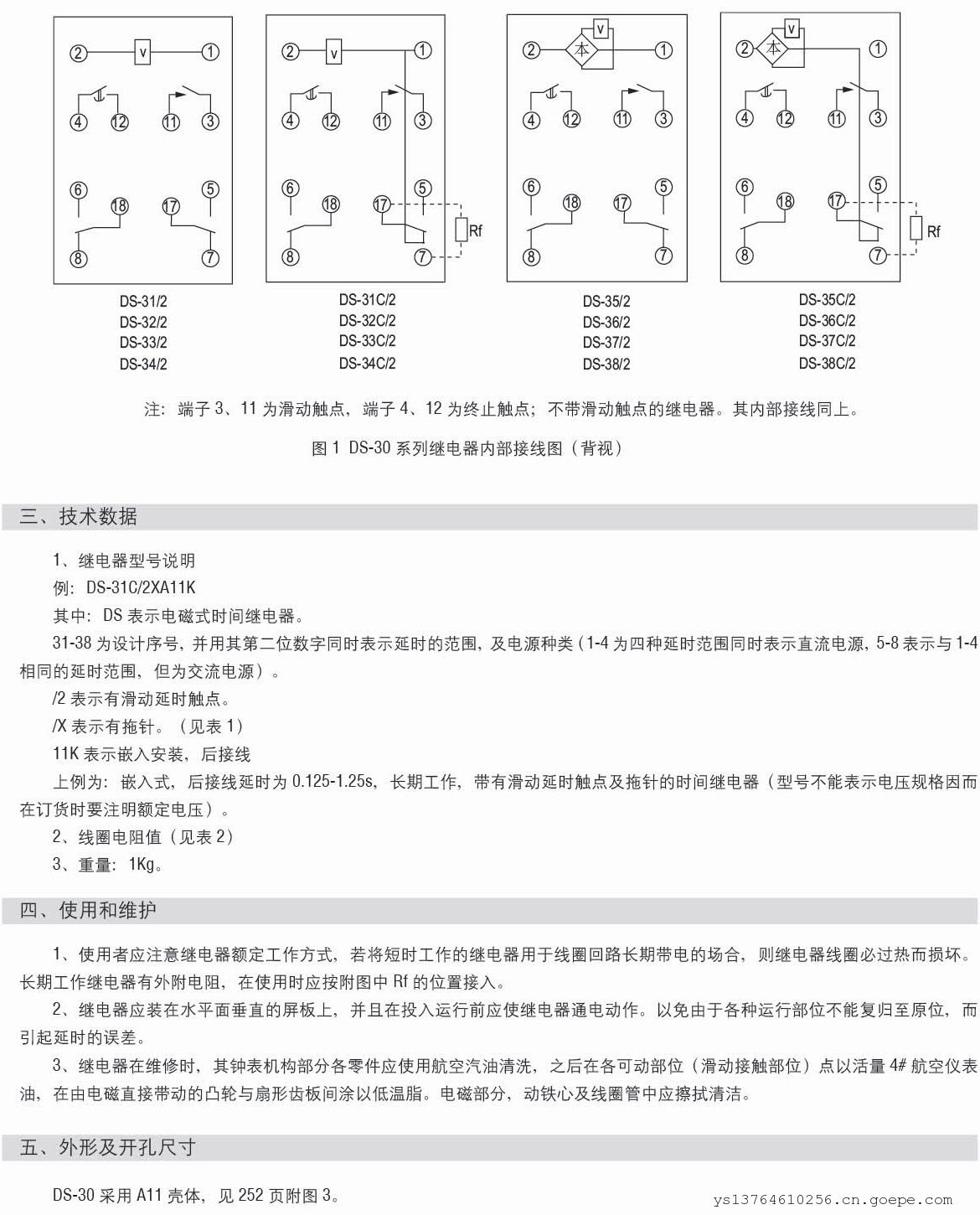

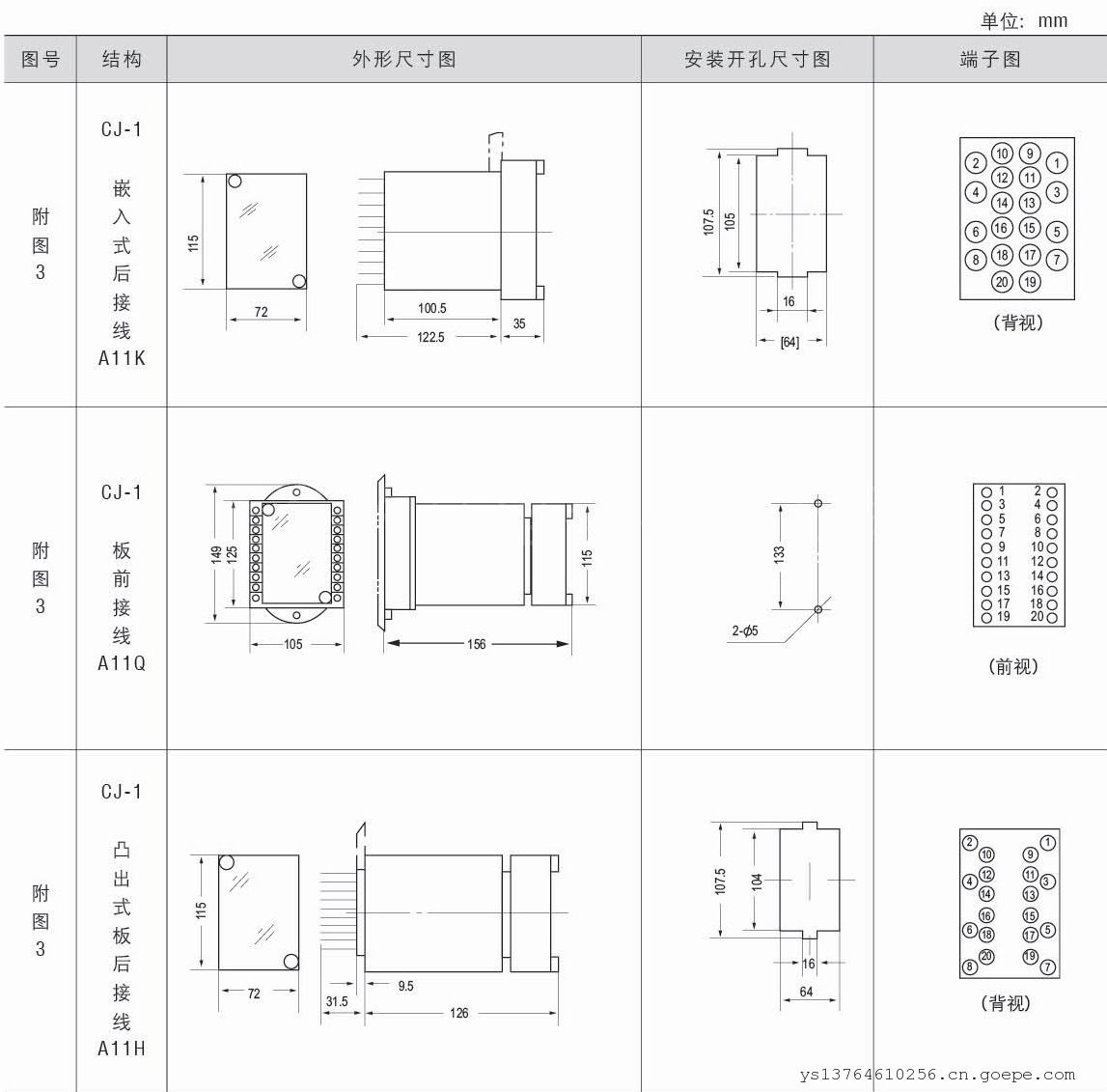

DS-32/2X时间继电器在实际应用中，需要根据具体电路和延时需求进行接线。接线时，应参照产品说明书中的内部接线图和外部接线图，确保正确连接电源、输入和输出等端子。同时，还应注意继电器的额定电压和电流等参数，以确保其在安全、可靠的工作状态下运行。

DS-30系列时间继电器DS-31/2时间继电器;DS-32/2时间继电器;DS-33/2时间继电器;
DS-34/2时间继电器;DS-35/2时间继电器;DS-36/2时间继电器;DS-37/2时间继电器;
DS-38/2时间继电器;DS-31C/2时间继电器;DS-32C/2时间继电器;DS-33C/2时间继电器;
DS-34C/2时间继电器;DS-35C/2时间继电器;DS-36C/2时间继电器;DS-37C/2时间继电器;
DS-38C/2时间继电器;DS-31时间继电器；DS-31/X时间继电器；DS-31/2X时间继电器；
DS-32时间继电器；DS-32/X时间继电器;DS-32/2X时间继电器;DS-33时间继电器;
DS-33/X时间继电器;DS-33/2X时间继电器;DS-34时间继电器;DS-34/X时间继电器；
DS-31C时间继电器;DS-31C/X时间继电器;DS-31C/2X时间继电器;DS-32C时间继电器;
DS-32C/X时间继电器;DS-32C/2X时间继电器;DS-33C时间继电器;DS-33C/X时间继电器;
DS-33C/2X时间继电器;DS-34C时间继电器;DS-34C/X时间继电器;DS-34C/2X时间继电器;
DS-35时间继电器;DS-36时间继电器;DS-37时间继电器；DS-38时间继电器；
DS-35C时间继电器；DS-36C时间继电器；DS-37C时间继电器；DS-38C时间继电器；
