JOSEF约瑟 中间继电器 DZ-32B DC220V 4组常开点

中间继电器DZ-32B是一种用于直流操作的各种保护和自动控制线路中的辅助继电器，主要用于增加触点数量和触点容量。以下是关于DZ-32B中间继电器的详细介绍：

1. 技术参数：

• 额定电压：具有多种选择，包括直流220V、110V、48V、24V、12V等，以满足不同电路的需求。
• 动作值：为额定电压值的30～70%，这表示继电器在达到此电压范围内时会开始动作。
• 返回值：不小于额定值的5%，意味着当电压降至此值时，继电器会返回其初始状态。
• 动作时间和返回时间：在额定电压下，动作时间不大于45ms，返回时间不大于60ms，这确保了继电器的快速响应。
• 功率消耗：不大于7W，保证了能源的有效利用。
• 触点容量：在特定的直流有感负荷电路中，产品输出触点的断开容量为50W。此外，触点长期允许接通电流为5A。
• 可靠动作及返回系数：为5×104次，这显示了继电器的高可靠性和耐久性。

2. 内部结构和外观：

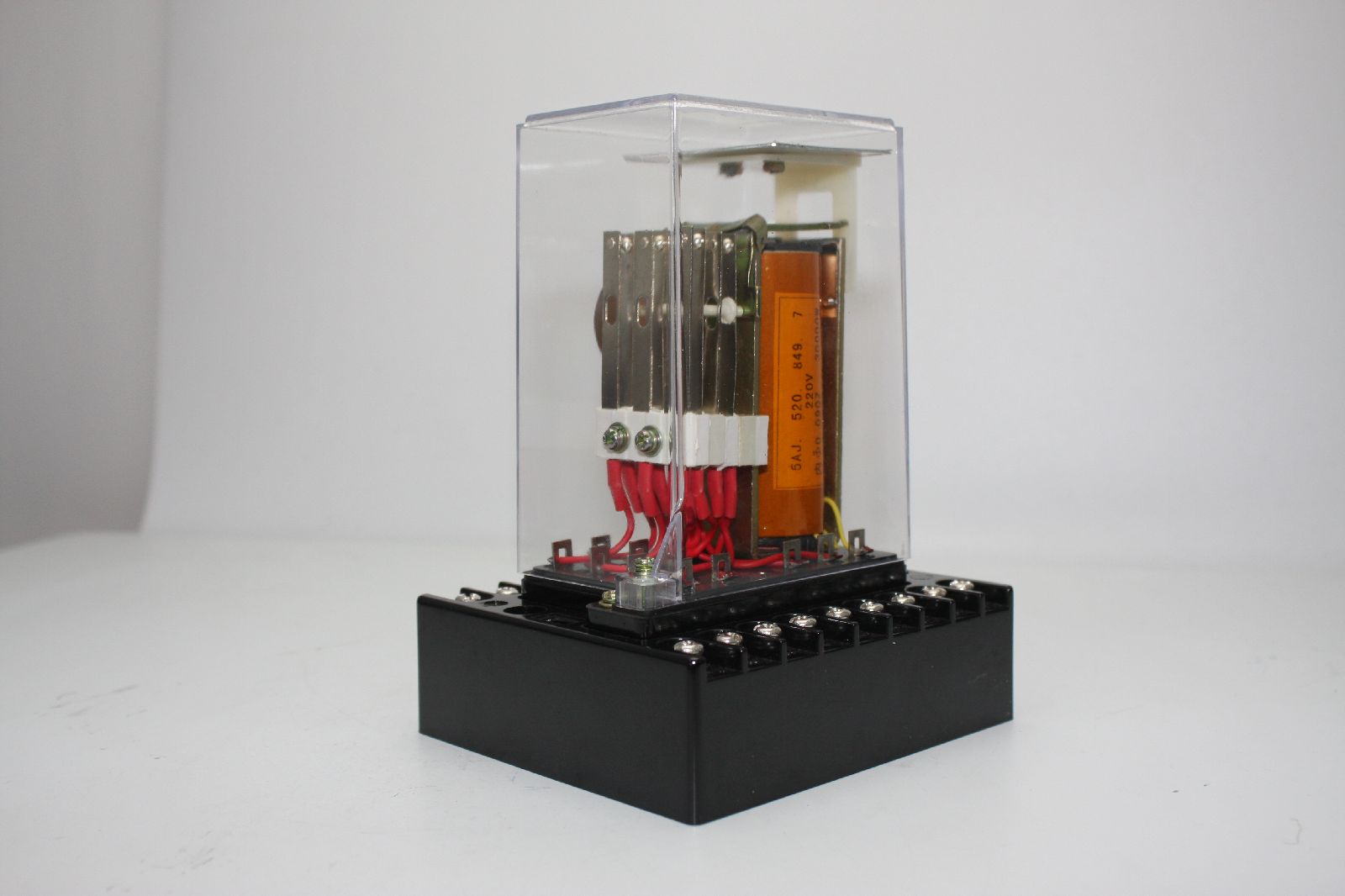

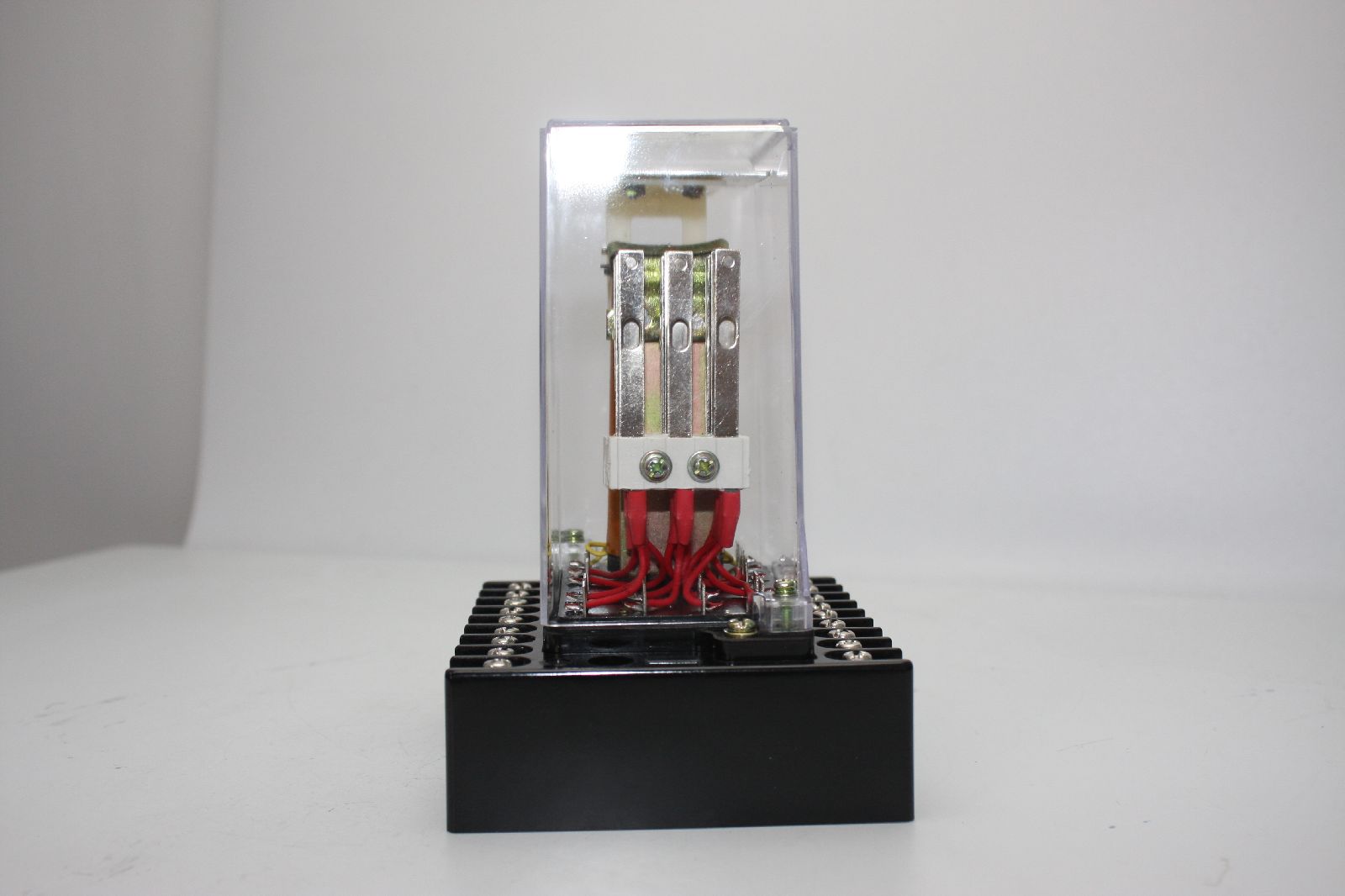

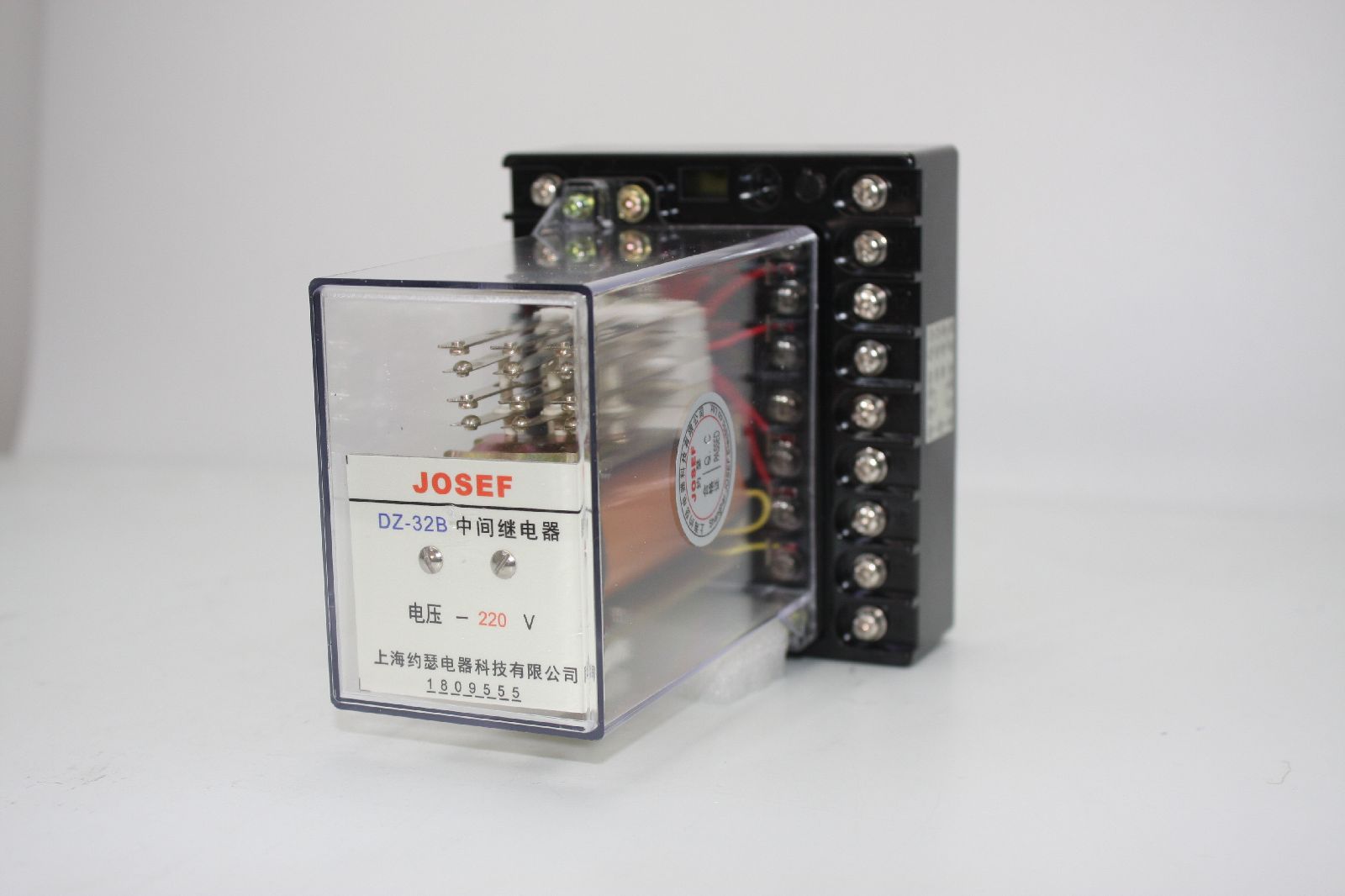

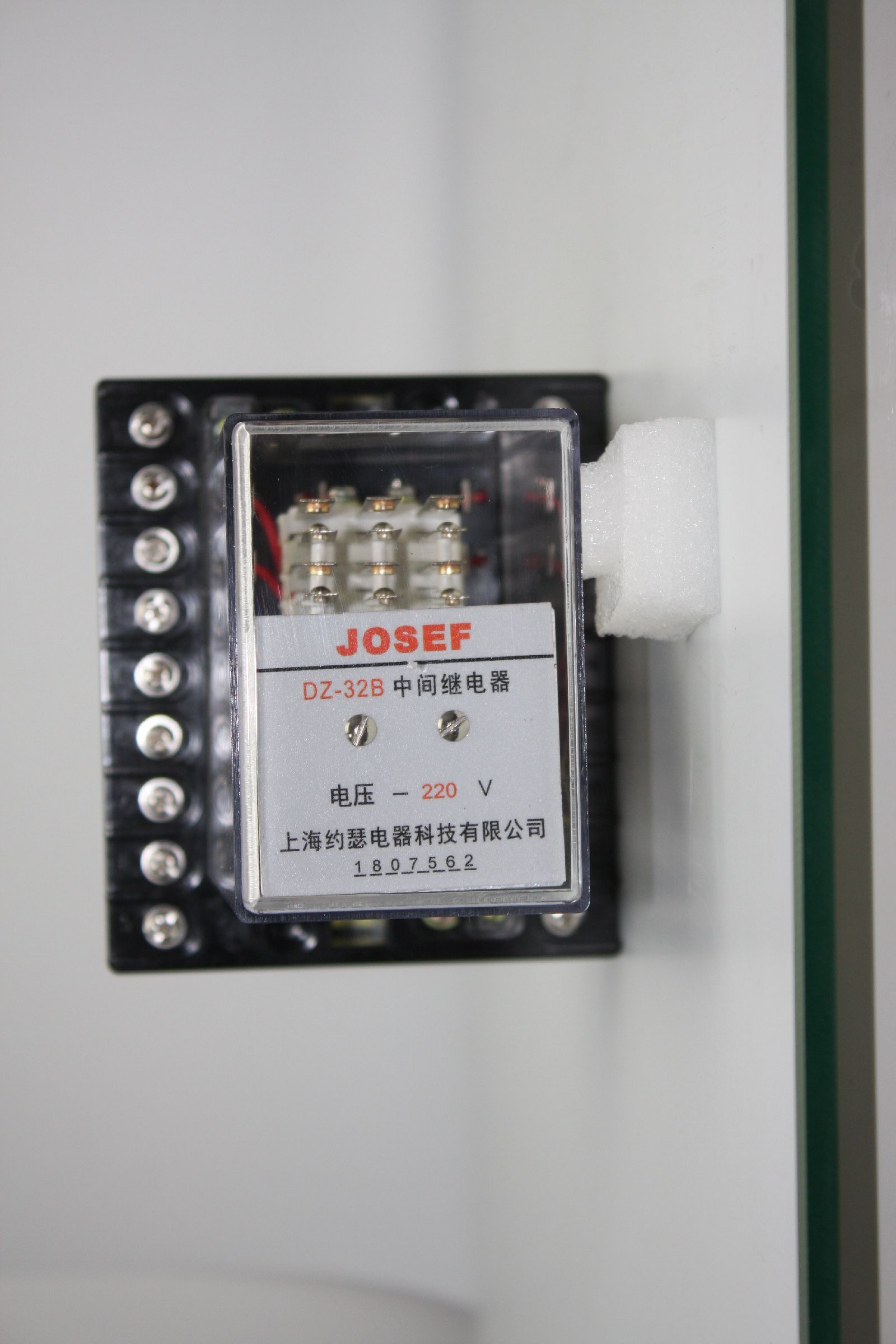

• DZ-32B中间继电器采用电磁式设计，结构稳定可靠。
• 壳体结构有多种标准组件可选，如JK-1（凸出式后接线）、JKF-1Q（凸出式前接线）和JK-6/1（嵌入式后接线），用户可以根据实际需求进行选择。
• 关于其外形尺寸和开孔尺寸，具体数据可以在相关的技术文档或制造商提供的信息中找到。

3. 应用场景：

• DZ-32B中间继电器主要用于直流操作的各种保护和自动控制线路中，作为辅助继电器，帮助增加主保护继电器的触点数量和触点容量，从而满足更复杂的控制需求。
