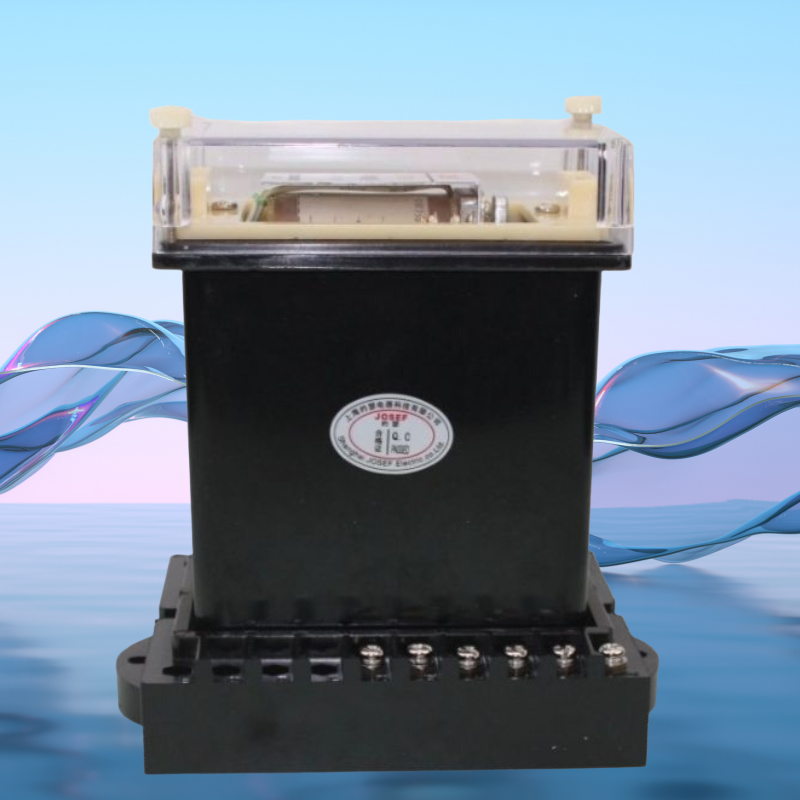

JOSEF约瑟 JOSEF约瑟 中间继电器 AC220V 配置灵活DZJ-206

一、核心功能

1. 触点扩展：增加保护和控制回路的触点数量和触点容量，满足复杂电路的控制需求。
2. 信号传递：在控制电路中传递中间信号，实现电路的灵活控制。

二、技术参数

1. 额定电压：支持多种电压等级，包括AC220V，适应不同电路需求。

2. 触点容量：

   • 主触点：250V 5A，能够承受较大的电流和电压，确保电路的稳定运行。
   • 信号触点：100V 3A，适用于传递小信号，实现电路的精确控制。

3. 功率消耗：5W，低功耗设计，节能高效。

4. 返回时间：0.06秒，快速响应，确保电路的及时切换。

5. 绝缘性能：

   • 绝缘电阻：用1000V摇表测量各引出端子对端子导轨之间的绝缘电阻不小于10MΩ，确保电路的绝缘安全。
   • 绝缘耐压：各引出端子对端子导轨能承受工频电压2000V，同组触点间能承受工频电压1000V，历时一分钟无击穿，保障电路的稳定运行。

6. 电气寿命：触点在额定负荷下为一万次，确保长期使用的可靠性。

7. 机械寿命：触点在空载状态下为三百万次，具有较长的使用寿命。

三、结构与工作原理

1. 结构：继电器采用JK-11K、H、Q壳体，具有通用安装脚，可卡装在导轨上，方便安装和拆卸。同时，继电器还配备可插拔式端子及面罩，既方便、安全又防尘、防潮、美观。
2. 工作原理：当继电器线圈施加激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使触点接通、断开或切换被控制的电路。当继电器的线圈被断电或激励量降低到小于其返回值时，衔铁和接触片返回到原来位置，实现电路的复位。

四、应用场景

DZJ-206中间继电器（AC220V）适用于以下多种应用场景：

1. 电力系统：用于继电保护回路中，增加触点的数量和容量，确保电力系统的稳定运行。
2. 工业自动化：在自动化控制装置中，实现电路的灵活控制和信号传递。
3. 其他领域：还可用于需要增加触点数量和容量的其他电路中，如建筑配电、新能源等领域。
