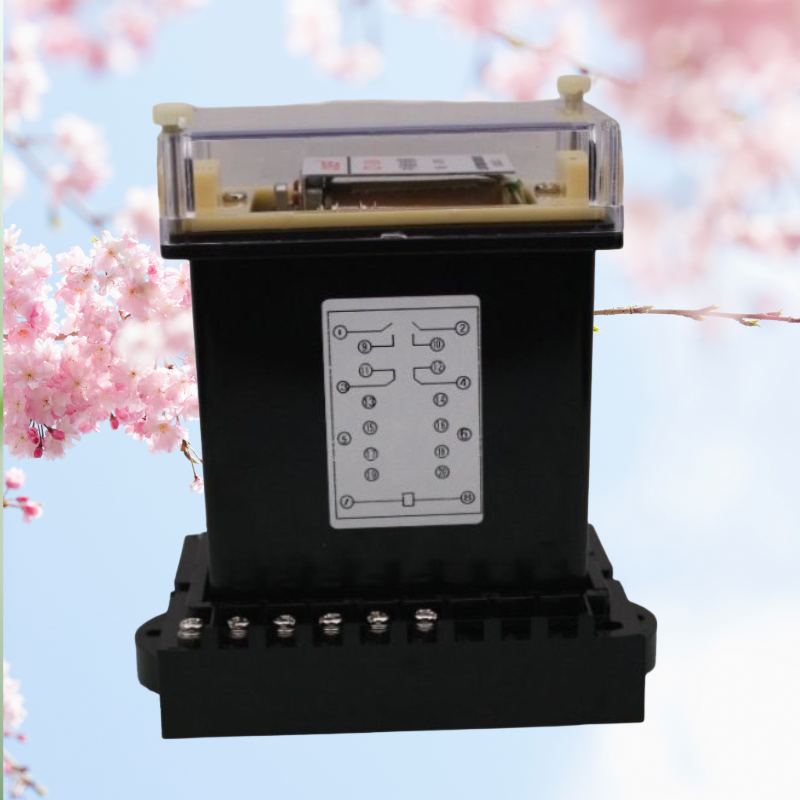

JOSEF约瑟 JOSEF约瑟 中间继电器 DC110V 容量大，可靠稳定DZY-206

一、产品定位与功能

DZY-206 DC110V 是电磁式中间继电器，专为直流110V控制系统设计，用于增加触点数量和容量，扩展控制回路功能。其核心作用包括：

• 触点扩展：将单一控制信号转换为多组触点输出，满足复杂控制逻辑需求。
• 信号隔离：隔离高压控制回路与低压信号回路，提升系统安全性。
• 逻辑控制：在自动控制装置中实现信号传递、转换及延时功能。

二、关键技术参数

1. 额定参数
   • 额定电压：DC110V（直流电源驱动）。
   • 触点形式：
     • 主触点：常开（NO）、常闭（NC）触点组合，数量依型号而定（如2对NO+2对NC）。
     • 信号触点：X型产品额外配备1对带机械保持的动合信号触点，用于远方信号指示。
   • 触点容量：
     • 直流电路：耐压250V，额定电流1A（功率≤50W，时间常数τ=5ms）。
     • 交流电路：耐压250V，额定电流3A（功率≤250VA，功率因数cosφ=0.4）。
2. 动作特性
   • 动作电压：≤80%额定电压（DC110V×80%=88V），确保可靠吸合。
   • 保持电压：≤70%额定电压（DC110V×70%=77V），维持继电器吸合状态。
   • 返回值：≥5%额定电压（DC110V×5%=5.5V），防止触点抖动。
   • 动作时间：从施加激励到触点闭合的时间，典型值≤50ms。
   • 返回时间：从激励消失到触点复位的时间，典型值≤50ms。
3. 绝缘与耐压
   • 绝缘电阻：导电回路与外壳间≥4MΩ（开路电压500V测试）。
   • 耐压测试：
     • 导电回路与外壳间：2kV/50Hz/1min，无击穿或闪络。
     • 线圈与触点间：2kV/50Hz/1min，无击穿或闪络。
4. 环境适应性
   • 工作温度：-25℃至+55℃。
   • 湿度：≤90%RH（无凝露），防止触点氧化。
   • 机械寿命：≥10万次操作，触点无磨损。
   • 电寿命：在额定负载下≥5万次操作，性能稳定。

三、结构与设计特点

1. 电磁式结构
   • 线圈：绕制于“U”形导磁体上，通电后产生磁场，吸引衔铁动作。
   • 触点系统：双排触点弹片设计，衔铁压动触点弹片实现触点切换。
   • 机械保持：X型产品配备机械保持机构，确保信号触点在断电后保持状态。
2. 安装方式
   • 板前安装：通过螺钉固定于控制柜面板，便于维护。
   • 嵌入式安装：适配标准导轨，节省空间（如35mm DIN导轨）。
3. 防护等级
   • 外壳防护：IP20（防触电，防直径≥12.5mm固体异物）。
   • 抗干扰：电磁屏蔽设计，减少外部干扰对继电器性能的影响。

四、应用场景

1. 电力系统
   • 继电保护：用于线路保护、变压器保护等装置，扩展保护回路触点数量。
   • 自动装置：在自动重合闸、备用电源自投等装置中实现信号传递与逻辑控制。
2. 工业自动化
   • PLC控制：作为PLC输出模块的扩展，驱动大功率负载（如接触器、电磁阀）。
   • 电机控制：在电机启停回路中实现多级控制，提升系统可靠性。
3. 轨道交通
   • 信号系统：用于列车信号控制，确保信号传输的准确性与可靠性。
   • 车门控制：在车门开关回路中实现逻辑控制与状态反馈。
