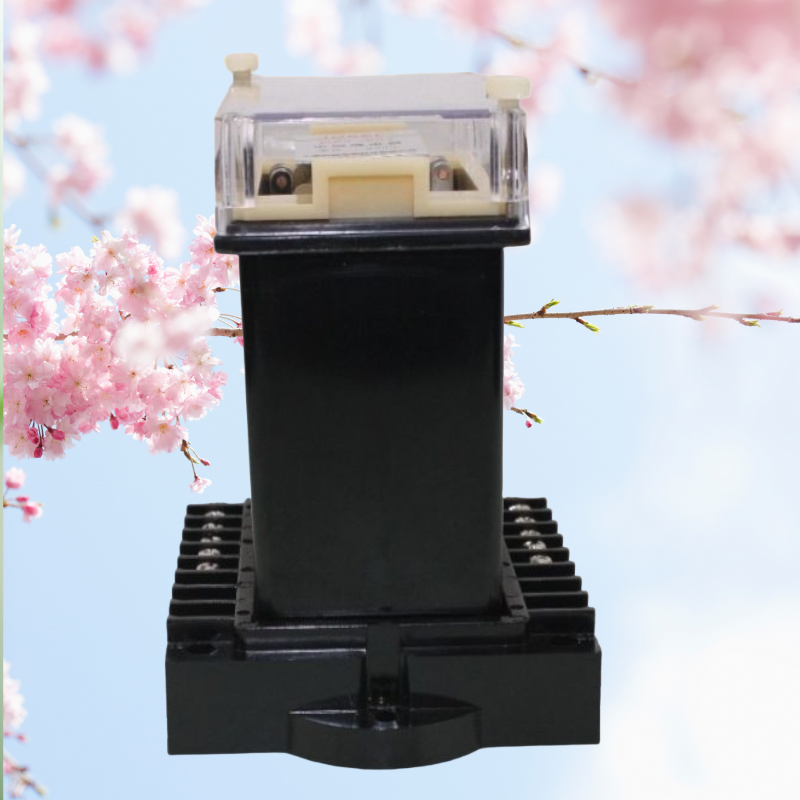

JOSEF约瑟 JOSEF约瑟 中间继电器 AC220V 静音无噪，容量大 DZJ-203

一、概述

• 型号含义：DZJ-203 是中间继电器的具体型号，其中“DZJ”代表中间继电器，“203”为型号细分。该系列继电器还包括 DZJ-200、DZJ-200X 等变种，其中带“X”的型号在基本型基础上增加了一副带机械保持的动合信号触点，并配有动作信号指示器。
• 用途：主要用于交直流操作的各种保护和自动控制装置中，以增加触点的数量和容量，实现电路的灵活控制。

二、技术参数

• 额定电压：AC220V
• 额定电流：通常为 0.25A
• 触点负载：中功率，触点切换电流可达 3A，触点切换电压范围为 12V~380V。
• 触点形式：2 常开 2 转换
• 线圈电源：AC220V，线圈功率不大于 5W。
• 动作电压：为额定电压的 30%~70%，动作电流不大于额定电流的 80%。
• 保持电压/电流：保持电压不大于额定保持电压的 70%，保持电流不大于额定保持电流的 80%。
• 返回值：不小于额定值的 5%
• 绝缘强度：各导电电路连在一起与外露的非带电金属部分及外壳之间，以及线圈电路与触点电路之间，应能承受 2kV（有效值）、50Hz 的交流试验电压，历时 1min 的试验，而无绝缘击穿或闪络现象。
• 环境适应性：当环境温度为 40℃时，电压绕组长期耐受 110%额定电压，温升不大于 65℃；电流绕组能耐受 3 倍额定电流，历时 5s。

三、结构与工作原理

• 结构：继电器采用 JK-11K、H、Q 壳体，线圈装在“П”型导磁体上，导磁体上面有一个活动衔铁，导磁体两侧装有两排接触系统。接触系统由几个触点组构成。
• 工作原理：当继电器线圈施加激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使触点接通、断开或切换被控制的电路。当继电器的线圈被断电或激励量降低到小于其返回值时，衔铁和接触片返回到原来位置。

四、应用场景

• 工业自动化：在自动化生产线、机器人等设备中，用于控制电机、电磁阀等负载的启动和停止。
• 低压电气控制：在矿区、石油、纺织业等低压电气系统中，用于增加触点的数量和容量，实现复杂的控制逻辑。
• 电力保护：在电力系统的保护装置中，作为信号传递和逻辑控制的元件，提高保护的可靠性和灵活性。
