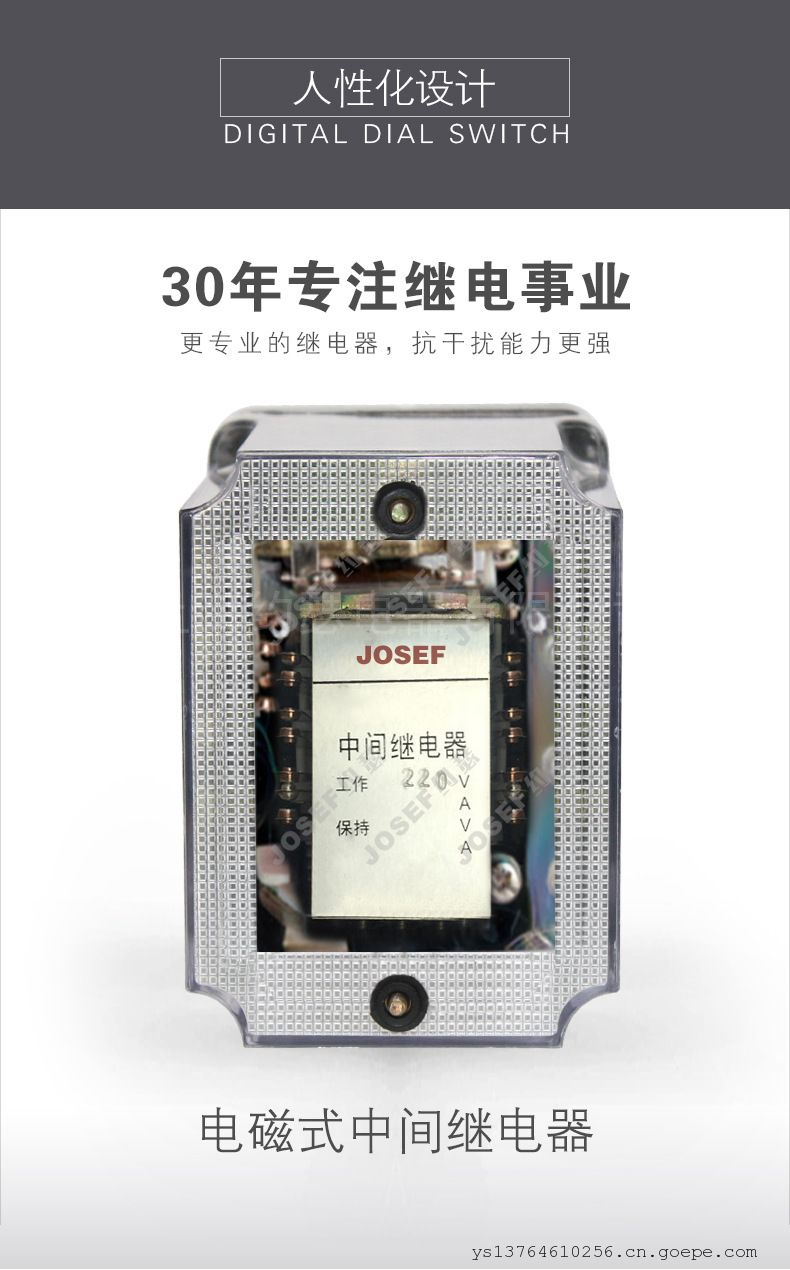

JOSEF约瑟 JOSEF约瑟 中间继电器DC220V 嵌入式板后安装 DZK-918/8

一、产品定位与功能

DZK-918/8 是 DZK-900 系列快速中间继电器 中的典型型号，专为 电力系统二次回路继电保护和自动控制线路 设计，主要功能包括：

• 切换电路：通过触点动作控制电路通断，实现信号传递或逻辑控制。
• 增加触点容量：将小容量控制信号转换为大容量触点输出，驱动负载设备（如接触器、指示灯等）。
• 出口跳闸保护：在电力系统故障时，快速切断故障电路，保障设备安全。

二、关键技术参数

三、核心优势

1. 快速响应
   • 动作时间 ≤8ms，返回时间 ≤5ms，适用于需要高速切换的继电保护场景（如短路故障切除）。
2. 高可靠性
   • 双断点触点结构：有效吸收衔铁冲击能量，缩短触点回跳时间，减少电弧灼伤。
   • 拍合式电磁设计：线圈装在“U”形导磁体上，衔铁与导磁体极面间隙小，动作稳定。
3. 适应性强
   • 支持 DC220V、DC110V、DC48V、DC24V 等多种直流电压等级，满足不同系统需求。
   • 触点长期允许接通电流 5A，可直接驱动中小型负载。
4. 结构紧凑
   • 采用 JK-11K、H、Q 壳体，体积小，便于安装于标准导轨或控制柜内。

四、典型应用场景

1. 电力系统继电保护
   • 用于线路保护、变压器保护等场景，作为出口跳闸继电器，快速切断故障电路。
2. 自动控制线路
   • 在工业自动化设备中，实现信号切换、逻辑控制等功能（如电机启停、阀门开关）。
3. 能源管理
   • 用于光伏、风电等新能源系统，监控设备状态并执行保护动作。
