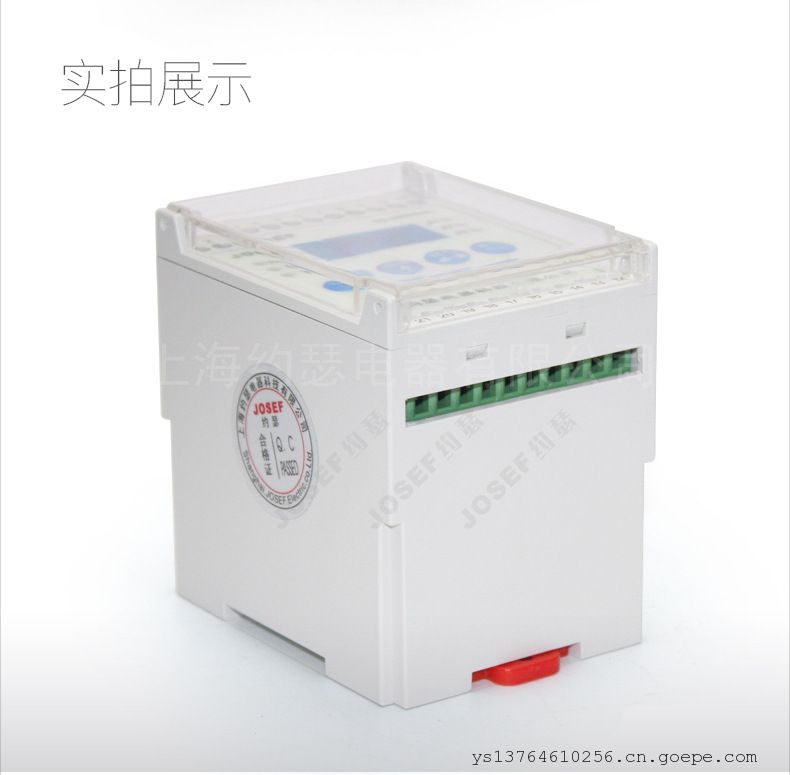

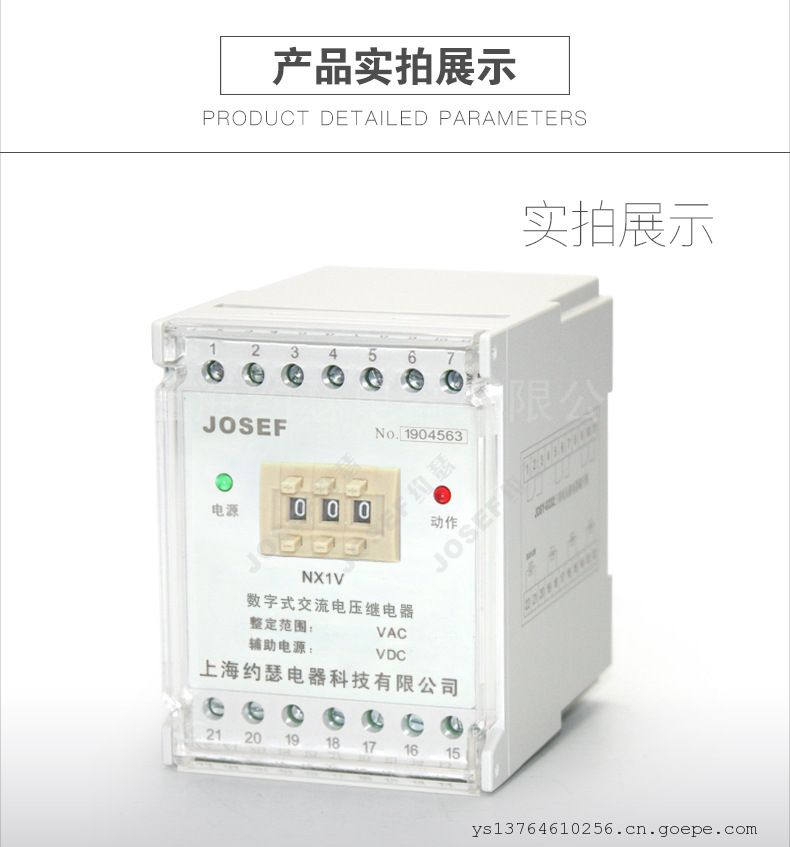

JOSEF约瑟HJY-91A/4D、HJY-91A/4J数字式交流电压继电器

系列型号
 HJY-E1A/3D数字式交流电压继电器；（数显型）
 HJY-E1A/3J数字式交流电压继电器；（数显型）
 HJY-E1B/3D数字式交流电压继电器；（数显型）
 HJY-E1B/3J数字式交流电压继电器；（数显型）
 HJY-E2A/3D数字式交流电压继电器；（数显型）
 HJY-E2A/3J数字式交流电压继电器；（数显型）
 HJY-E2B/3D数字式交流电压继电器；（数显型）
 HJY-E2B/3J数字式交流电压继电器；（数显型）
HJY-E1A/4D数字式交流电压继电器；
HJY-E1A/4J数字式交流电压继电器；
HJY-E1B/4D数字式交流电压继电器；
HJY-E1B/4J数字式交流电压继电器；
HJY-E2A/4D数字式交流电压继电器；
HJY-E2A/4J数字式交流电压继电器；
HJY-E2B/4D数字式交流电压继电器；
HJY-E2B/4J数字式交流电压继电器；
HJY-91A/4D数字式交流电压继电器；
HJY-91A/4J数字式交流电压继电器；
HJY-91B/4D数字式交流电压继电器；
HJY-91B/4J数字式交流电压继电器；
HJY-92A/4D数字式交流电压继电器；
HJY-92A/4J数字式交流电压继电器；
HJY-92B/4D数字式交流电压继电器；
HJY-92B/4J数字式交流电压继电器；
HJY-91A/5D数字式交流电压继电器；
HJY-91A/5J数字式交流电压继电器；
HJY-91B/5D数字式交流电压继电器；
HJY-91B/5J数字式交流电压继电器；
HJY-92A/5D数字式交流电压继电器；
HJY-92A/5J数字式交流电压继电器；
HJY-92B/5D数字式交流电压继电器；
HJY-92B/5J数字式交流电压继电器；
HJY-91A/6D数字式交流电压继电器；
HJY-91A/6J数字式交流电压继电器；
HJY-91B/6D数字式交流电压继电器；
HJY-91B/6J数字式交流电压继电器；
HJY-92A/6D数字式交流电压继电器；
HJY-92A/6J数字式交流电压继电器；
HJY-92B/6D数字式交流电压继电器；
HJY-92B/6J数字式交流电压继电器；
HJY-91A/7D数字式交流电压继电器；
HJY-91A/7J数字式交流电压继电器；
HJY-91B/7D数字式交流电压继电器；
HJY-91B/7J数字式交流电压继电器；
HJY-92A/7D数字式交流电压继电器；
HJY-92A/7J数字式交流电压继电器；
HJY-92B/7D数字式交流电压继电器；
HJY-92B/7J数字式交流电压继电器；
HJY-91A/8D数字式交流电压继电器；
HJY-91A/8J数字式交流电压继电器；
HJY-91B/8D数字式交流电压继电器；
HJY-91B/8J数字式交流电压继电器；
HJY-92A/8D数字式交流电压继电器；
HJY-92A/8J数字式交流电压继电器；
HJY-92B/8D数字式交流电压继电器；
HJY-92B/8J数字式交流电压继电器；
HJY-91A/9D数字式交流电压继电器；
HJY-91A/9J数字式交流电压继电器；
HJY-91B/9D数字式交流电压继电器；
HJY-91B/9J数字式交流电压继电器；
HJY-92A/9D数字式交流电压继电器；
HJY-92A/9J数字式交流电压继电器；
HJY-92B/9D数字式交流电压继电器；
HJY-92B/9J数字式交流电压继电器；

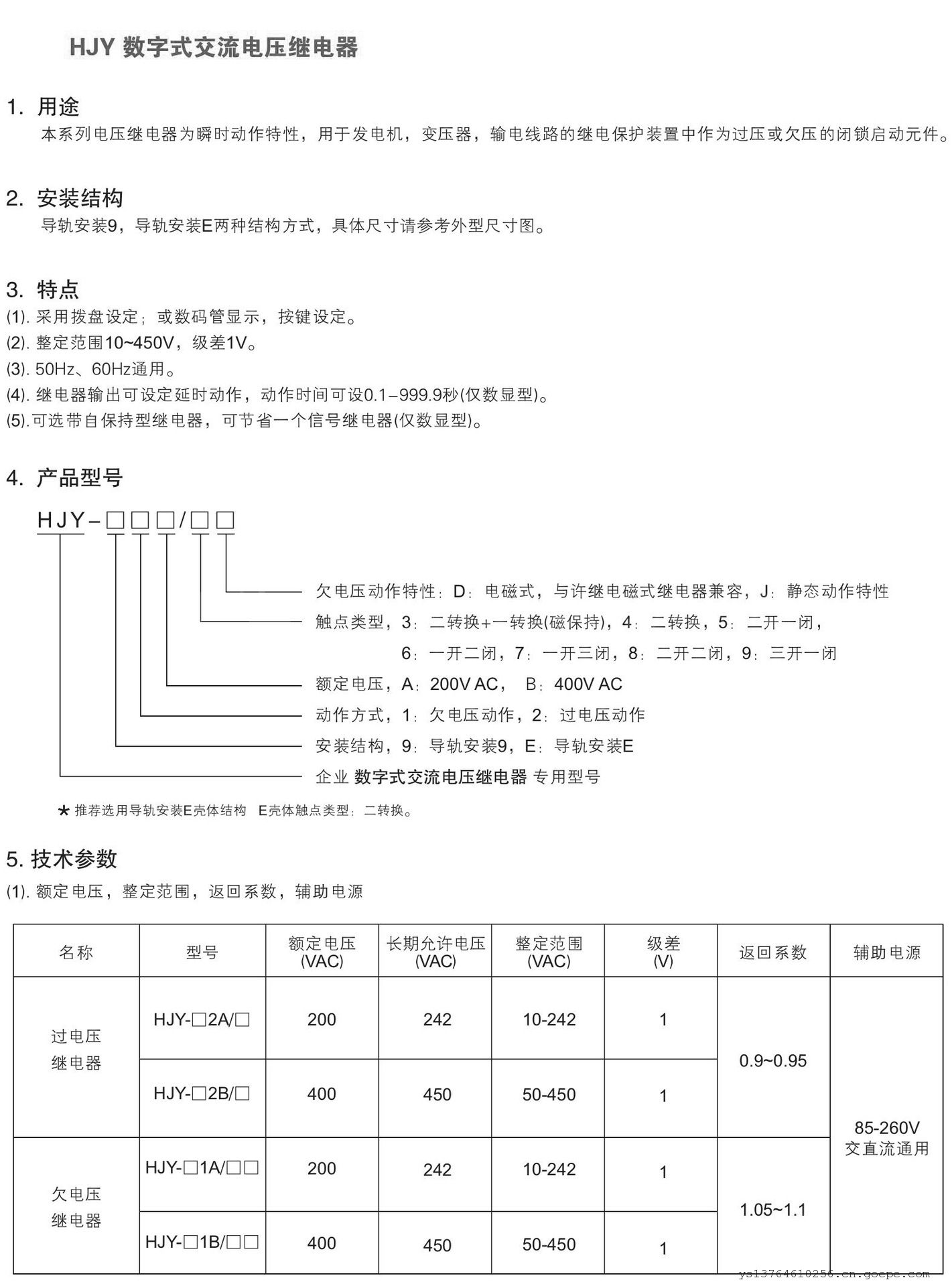

1.  用途
    本系列电压继电器为瞬时动作特性，用于发电机，变压器，输电线路的继电保护装
置中作为过压或欠压的闭锁启动元件。

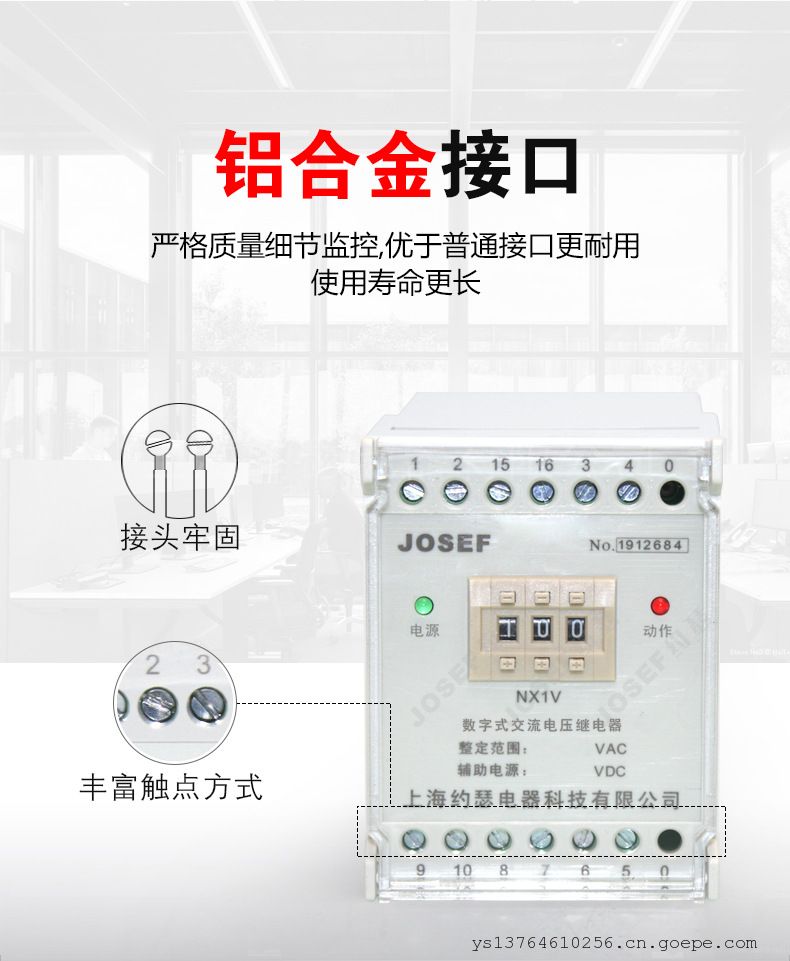

2.  安装结构
    导轨安装9，导轨安装E两种结构方式，具体尺寸请参考外型尺寸图。

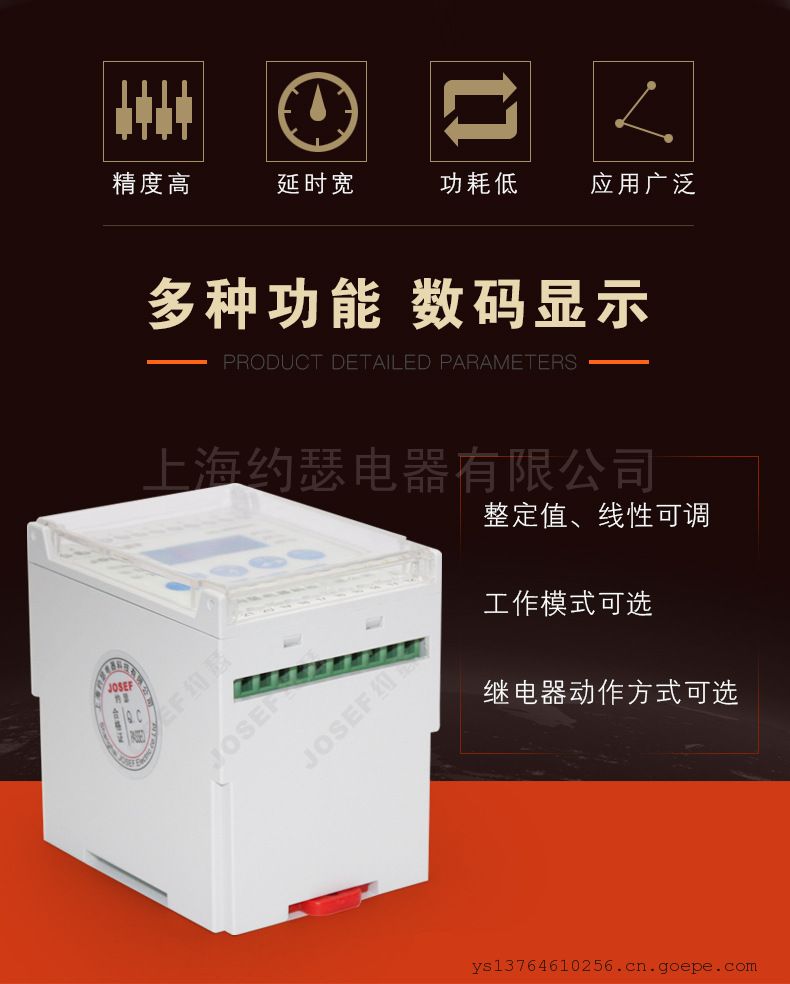

3.  特点
(1). 采用拨盘设定；
(2). 整定范围10~450V，级差1V。
(3).50Hz、60Hz通用
4.  产品型号
 HJY数字式交流电压继电器型号说明
5. 技术参数

(2). 工作频率：50Hz正弦波。
(3). 动作时间：过电压继电器施加大于1.1倍整定值时，动作时间不大于35ms；施加大于2 倍整定值时动作时间不大于30ms；欠电压继电器电压突降至0.5倍整定值时，动作时间不大于35ms；电压突然降为0V时动作时间不大于30ms。
(4). 返回时间：过电压继电器从输入1.1倍整定电压突降到0.5倍整定电压，返回时间不大于35ms；欠电压继电器从输入0.9倍整定电压突升到1.5倍整定电压，返回时间不大于30ms。
(5). 整定值误差：不大于2%(或1V)，同一继电器在同一整电压下，动作一致性不大于1%。
(6). 功       耗：整体功耗小于5W；辅助电源：85~260V，交直流通用。
(7). 触点容量：长期可接通5A，可断开250VDC τ=5ms 50W直流有感负载；可断开250VA  COSΦ=0.4  250VA交流负载。
(8). 绝缘电阻：继电器外壳与外露带电端子之间，用开路电压500V的兆欧表测量，绝缘电阻大于300MΩ。
(9). 介质强度：继电器外壳与外露带电端子之间，能承受2KV(有效值)50Hz试验电压，历时1分钟无击穿或闪络现象。
6.  使用条件
(1). 环境温度：-15℃~55℃；
(2). 无导电气体，无腐蚀性气体，无较强振动；
(3). 工作位置：任意；
(4). 周围磁场强度：小于0.5mT；
(5). 不得有雨水和雪，有防雾、防尘、防风沙设施。

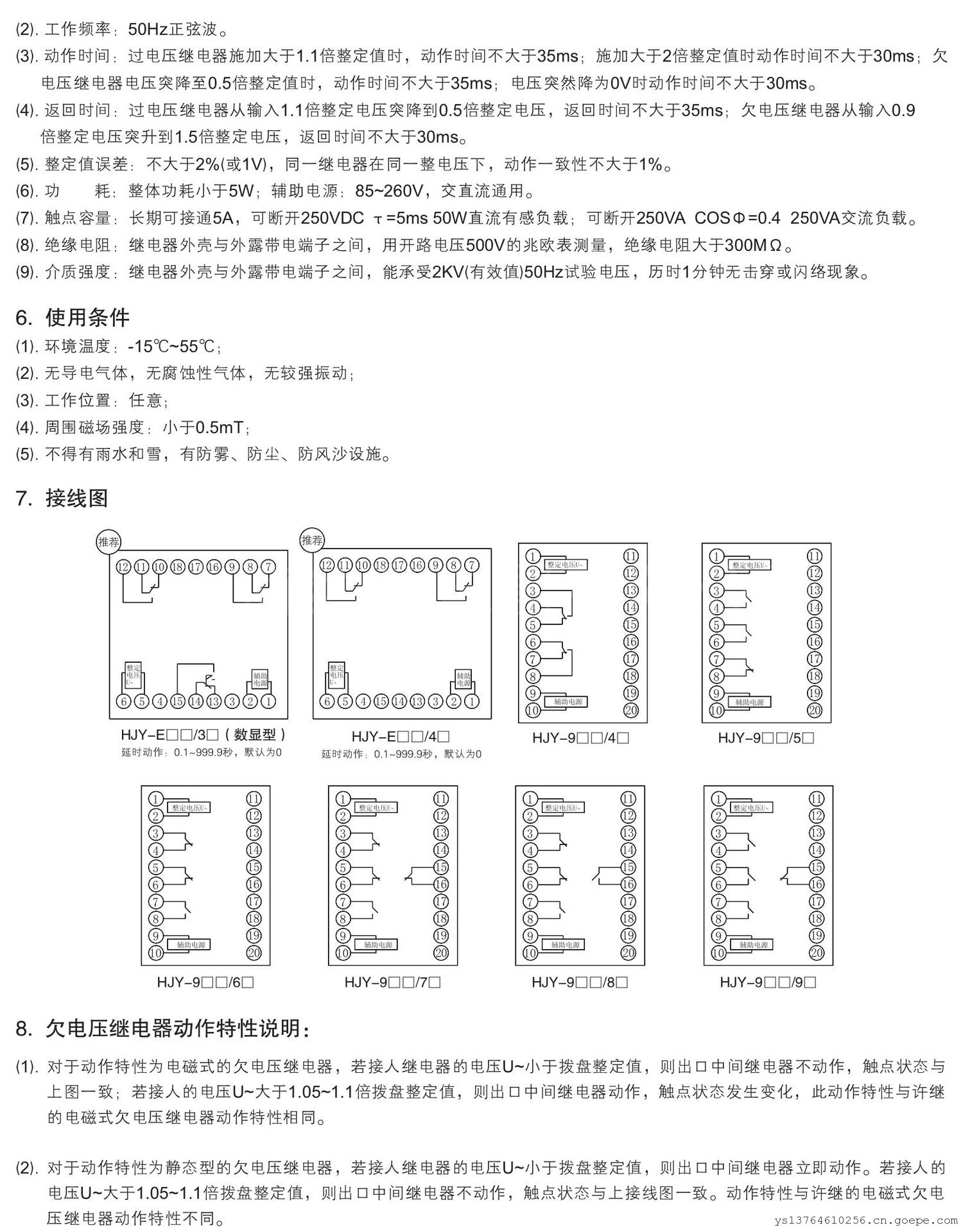

7.接线图
HJY数字式交流电压继电器接线图

8.  欠电压继电器动作特性说明：
(1). 对于动作特性为电磁式的欠电压继电器，若接人继电器的电压U~小于拨盘整定值，则出口中间继电器不动作，触点状态与上图一致；若接人的电压U~大于1.05~1.1倍拨盘整定值，则出口中间继电器动作，触点状态发生变化，此动作特性与许继的电磁式欠电压继电器动作特性相同。

(2).对于动作特性为静态型的欠电压继电器，若接人继电器的电压U~小于拨盘整定值，则出口中间继电器立即动作。若接人的电压U~大于1.05~1.1倍拨盘整定值，则出口中间继电器不动作，触点状态与上接线图一致。动作特性与许继的电磁式欠电压继电器动作特性不同。
