JOSEF约瑟 直流绝缘监视继电器 ZJJ-1A/48V 应用广泛，原理超前

一、工作原理

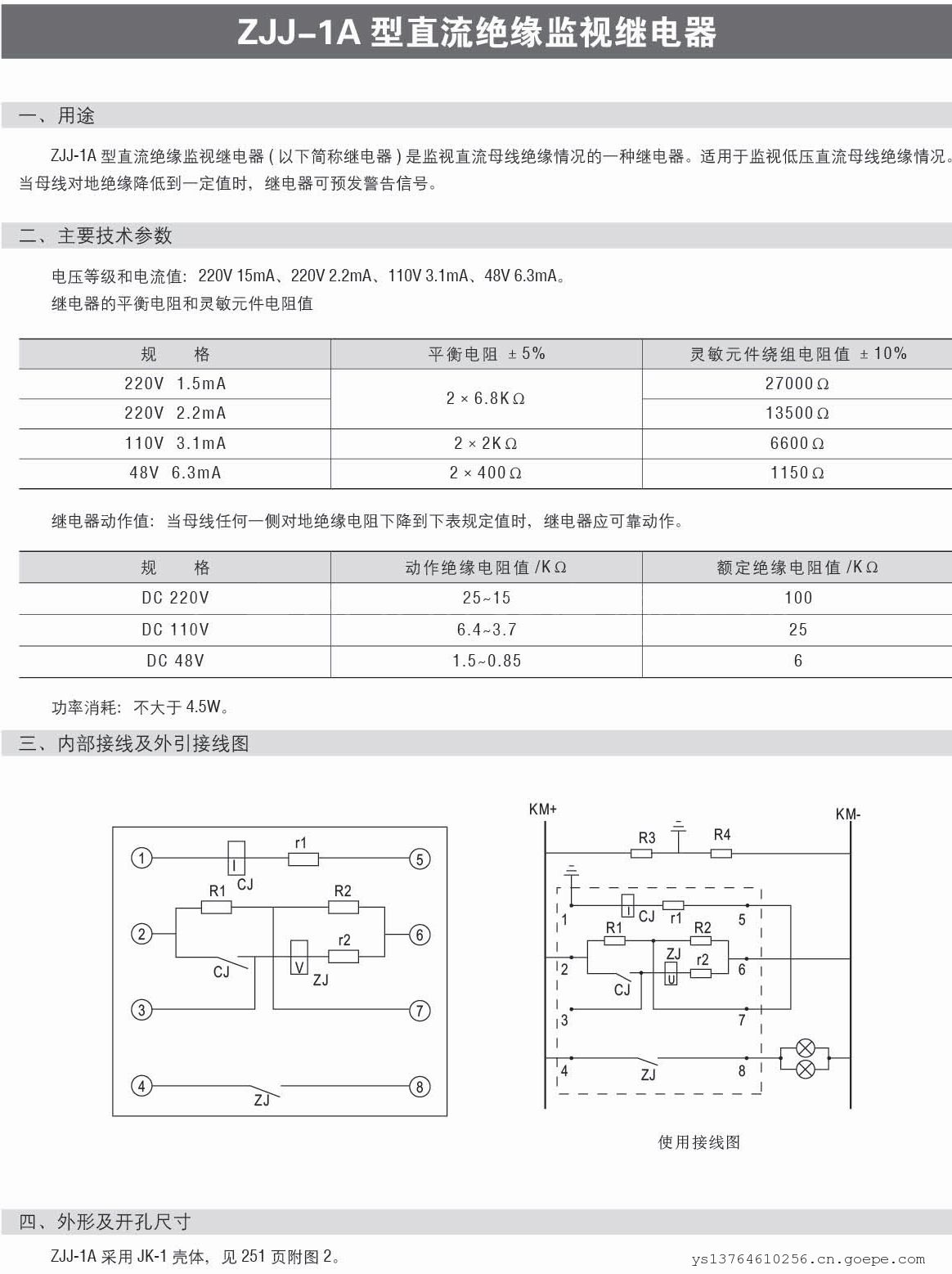

ZJJ-1A/48V直流绝缘监视继电器基于电桥原理设计，主要由灵敏元件（干簧继电器）、出口元件（中间继电器）和平衡电阻组成。灵敏元件跨接在地和平衡电阻之间，当两侧直流母线对地绝缘电阻相等时，灵敏元件绕组无电流通过；当任一侧绝缘电阻下降时，会产生不平衡电流，使灵敏元件动作，进而带动出口继电器发出报警信号。

二、技术参数

1. 额定电压：48V（另有220V、110V规格可选）。

2. 动作绝缘电阻值：

   • 48V时，动作绝缘电阻值为1.5KΩ至0.85KΩ。
   • 220V时，动作绝缘电阻值为25KΩ至15KΩ。
   • 110V时，动作绝缘电阻值为6.4KΩ至3.7KΩ。

3. 触点容量：在电压不大于250V、电流不大于2A的直流有感负荷电路中（时间常数不大于5±0.75ms），断开容量不大于50W。

4. 功率消耗：不大于4.5W。

5. 机械寿命：105次。

三、应用场景

ZJJ-1A/48V直流绝缘监视继电器适用于需要监视低压直流母线绝缘情况的场合，如电力系统中直流线路的绝缘监测、工业自动化控制中的直流电源系统等。当母线对地绝缘降低到一定值时，继电器能够及时发出警告信号，提醒操作人员采取措施，防止故障扩大。

四、产品特点

1. 高灵敏度：能够准确检测母线对地绝缘电阻的变化，及时发出报警信号。
2. 可靠性高：采用干簧继电器作为灵敏元件，具有动作可靠、寿命长的特点。

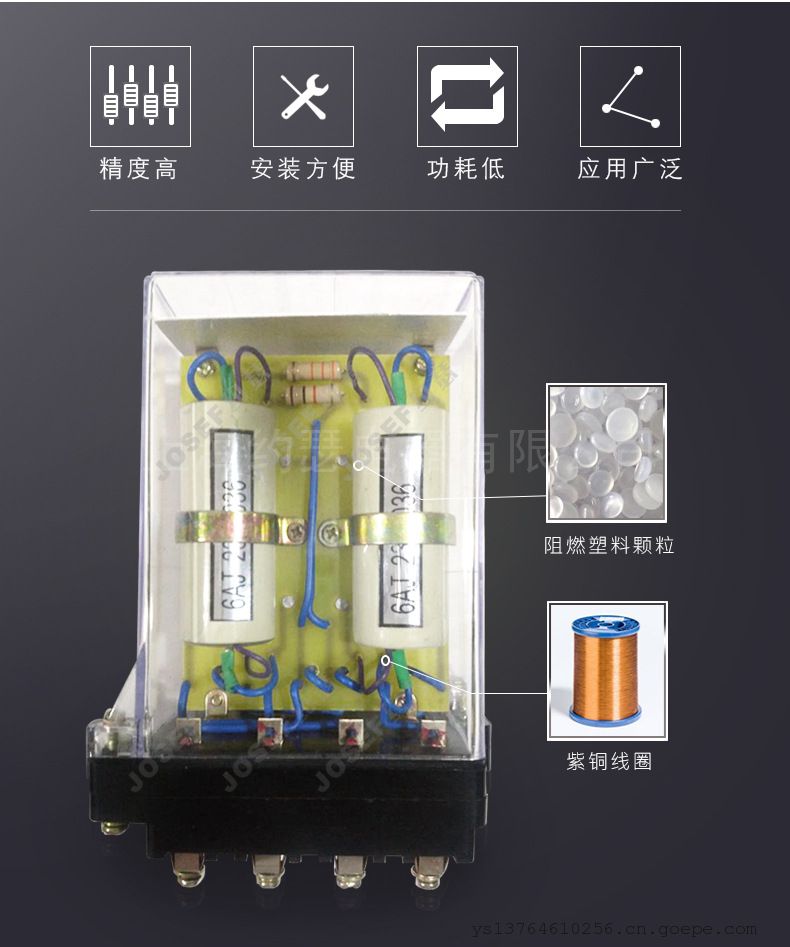

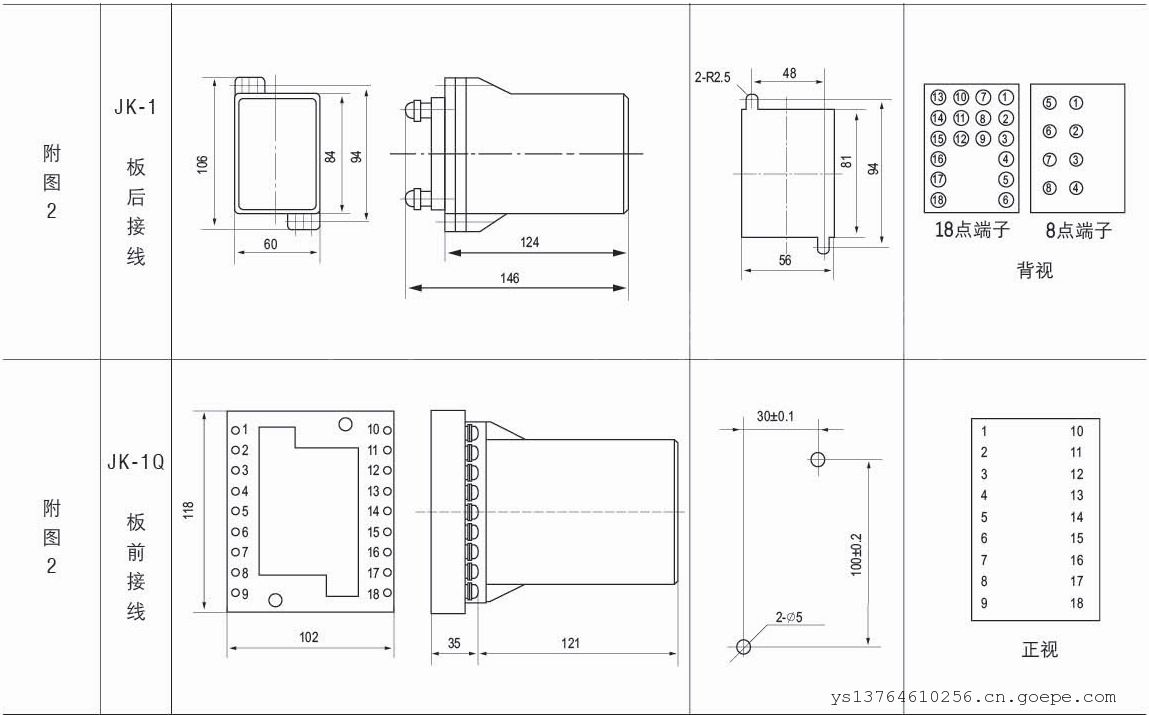

3. 安装方便：继电器采用JK-1型壳体，外形尺寸紧凑，安装开孔尺寸标准化，便于安装和更换。
4. 适用范围广：支持多种额定电压规格，可根据实际需求选择合适的型号。
