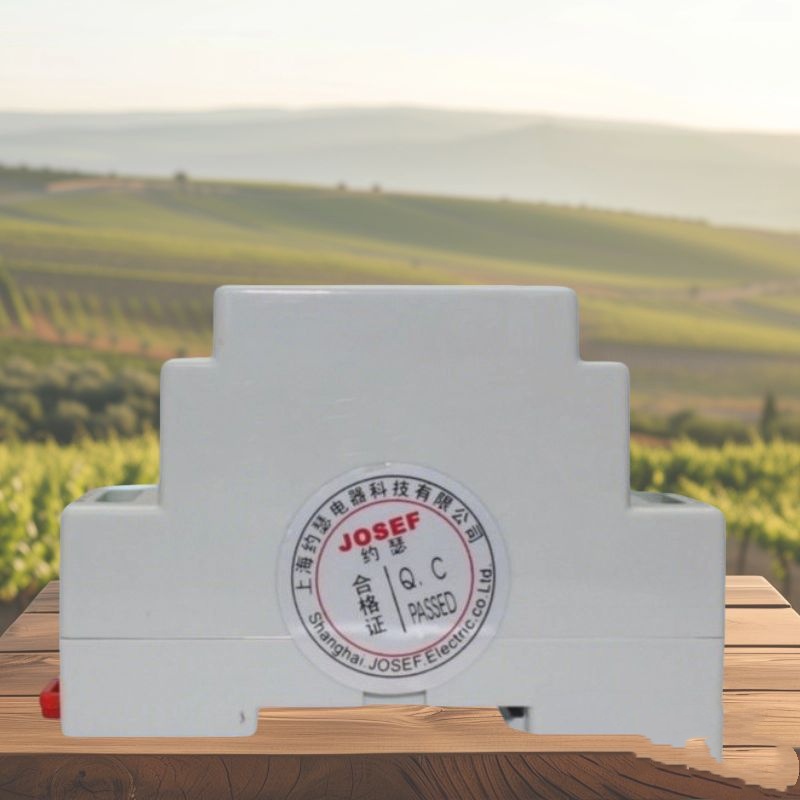

电源监视继电器 HRTH-Y-2H2D-X-T JOSEF约瑟

一、技术参数

1. 触点形式：2常开2常闭，可根据具体需求选择合适的触点形式以控制不同电路。

2. 额定电压：支持DC48V、110V、220V等多种直流电压等级，满足不同系统的电源需求。

3. 额定电流：工作电流范围为4~6mA，工作电流小，能有效降低系统能耗。

4. 动作与返回参数：

   • 动作时间：小于20ms，能够快速响应电源状态的变化。
   • 返回电压：不大于20%额定电压，确保在电源恢复后能及时复位。
   • 返回时间：分闸回路返回时间小于20ms，合闸回路和电源监视回路返回时间可在20ms~3s范围内调节，满足不同系统的控制要求。

5. 功耗：整体功耗小于10W，有利于降低系统的能耗，提高能源利用效率。

6. 绝缘性能：

   • 绝缘电阻：继电器外壳与外露带电端子之间的绝缘电阻不小于10MΩ（部分资料提及大于300MΩ，具体以产品说明书为准），确保设备的安全运行。
   • 绝缘耐压：能承受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象。

7. 环境适应性：

   • 温度：可在-15℃～55℃（部分资料提及-25℃～+70℃或-10℃~50℃）的环境温度范围内正常工作。
   • 湿度：环境相对湿度不大于90%，适应潮湿环境。
   • 海拔高度：不大于2500米，适用于大多数地区的安装和使用。
   • 磁场强度：周围磁场强度小于0.5mT，避免外部磁场干扰。

二、产品特点

1. 功能集成：集跳位监视、合位监视、电源监视功能于一体，减少设备数量和安装空间，简化系统接线。
2. 工作电压通用性强：支持多种直流电压等级，适应不同系统的电源需求。
3. 返回系数高：确保在电源恢复后能及时复位，提高系统的可靠性。
4. 抗干扰性能好：能在复杂的电磁环境中稳定工作，减少误动作的可能性。
5. 导轨安装结构：便于安装和维护，提高施工效率。
