JOSEF约瑟 双位置继电器 XJLS-8G/222 系数高，坚固耐用

一、基本特性

• 型号：XJLS-8G/222
• 品牌：JOSEF约瑟
• 类型：双位置中间继电器
• 适用电压：通常适用于交直流操作，额定电压可能包括DC/AC110V、220V

二、工作原理

双位置继电器具有两个稳定的工作位置，并且在这两个位置上均能自保持。这意味着，一旦继电器被设置到某个位置，即使控制电源消失，它也会保持在该位置。

当合闸线圈通电时，衔铁会克服弹片的反作用力而动作，此时信号牌可能显示为红色。当合闸线圈断电时，由于弹片的作用，衔铁仍会保持在合闸位置。只有当跳闸线圈通电时，衔铁才会克服弹片的反作用力而被吸向跳闸位置，此时信号牌可能变为绿色。当跳闸线圈断电时，由于弹片的限制，衔铁仍然会处于跳闸位置。这种机制实现了继电器的闭锁功能。

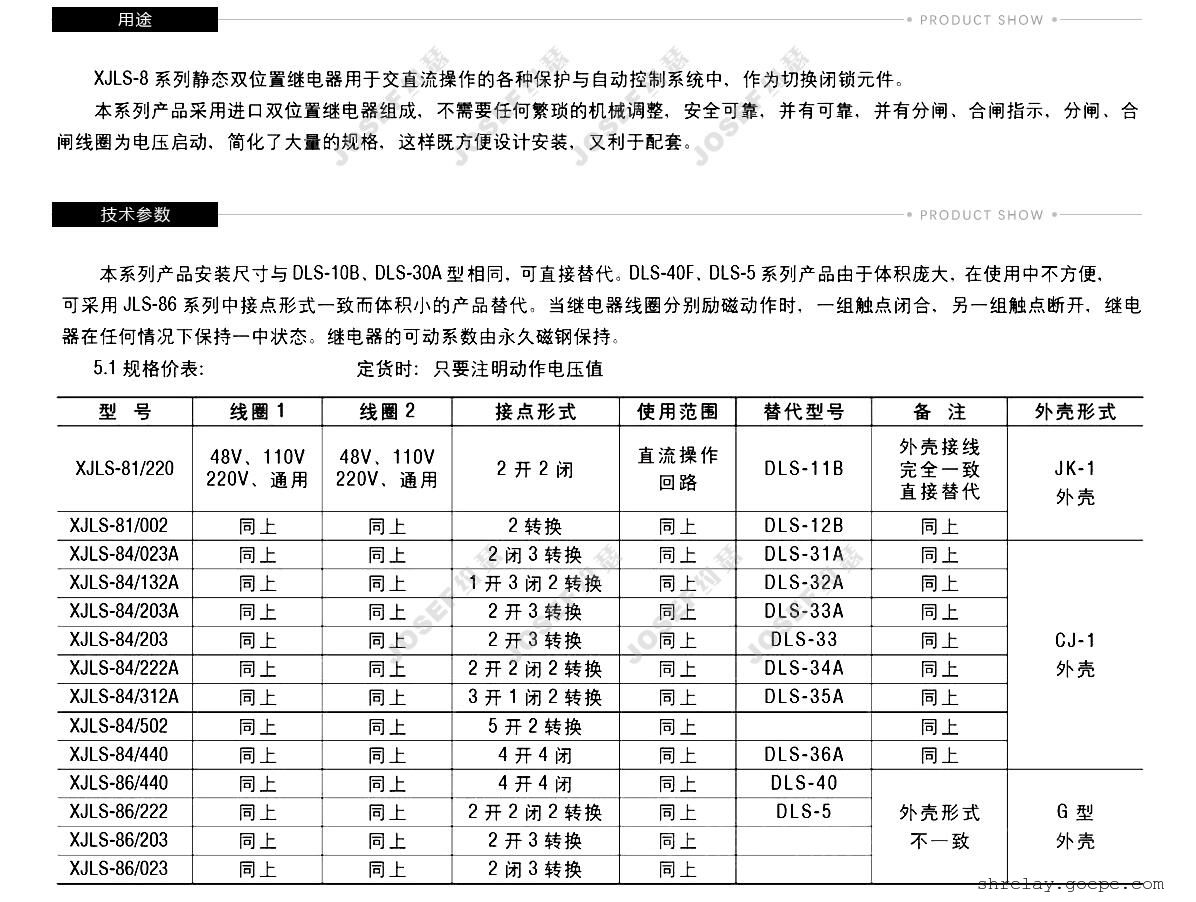

三、技术参数

• 额定电流：通常为5A（具体可能因产品规格而异）
• 功率消耗：在额定电压下不大于一定值（如5W/5VA）
• 动作时间：通常较快，但具体值可能因产品而异
• 触点容量：在特定电压和电流条件下，触点能够可靠地闭合和断开（具体值需参考产品规格书）

四、应用领域

双位置继电器XJLS-8G/222广泛应用于各种保护和自动控制系统中，作为切换和闭锁元件。它特别适用于需要大容量双稳态触点的场合，如电力系统和自动化控制中的切换回路、电压并列回路等。
