电压继电器 JY-7GB/DK220 40~260V JOSEF约瑟

一、产品概述

JY-7GB/DK220电压继电器采用集成电路静态型设计，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便等特点。它主要用于发电机、变压器、输电线路的继电保护装置中，作为过压或欠压的闭锁启动元件。

二、主要特点

1. 高精度与稳定性：继电器采用先进的集成电路技术和高精度元件，确保电压测量的准确性和稳定性。
2. 宽电压范围：额定调压范围为40~260V，适用于多种电压等级的电力系统。
3. 动作与返回系数：动作时间短，返回系数高，能够快速响应电压变化，确保电力系统的稳定运行。
4. 整定方便：采用三位拨盘开关整定电压值，直观方便，无需校验，大大提高了工作效率。
5. 功耗小：继电器功耗小，降低了电力系统的能耗，符合节能环保的要求。

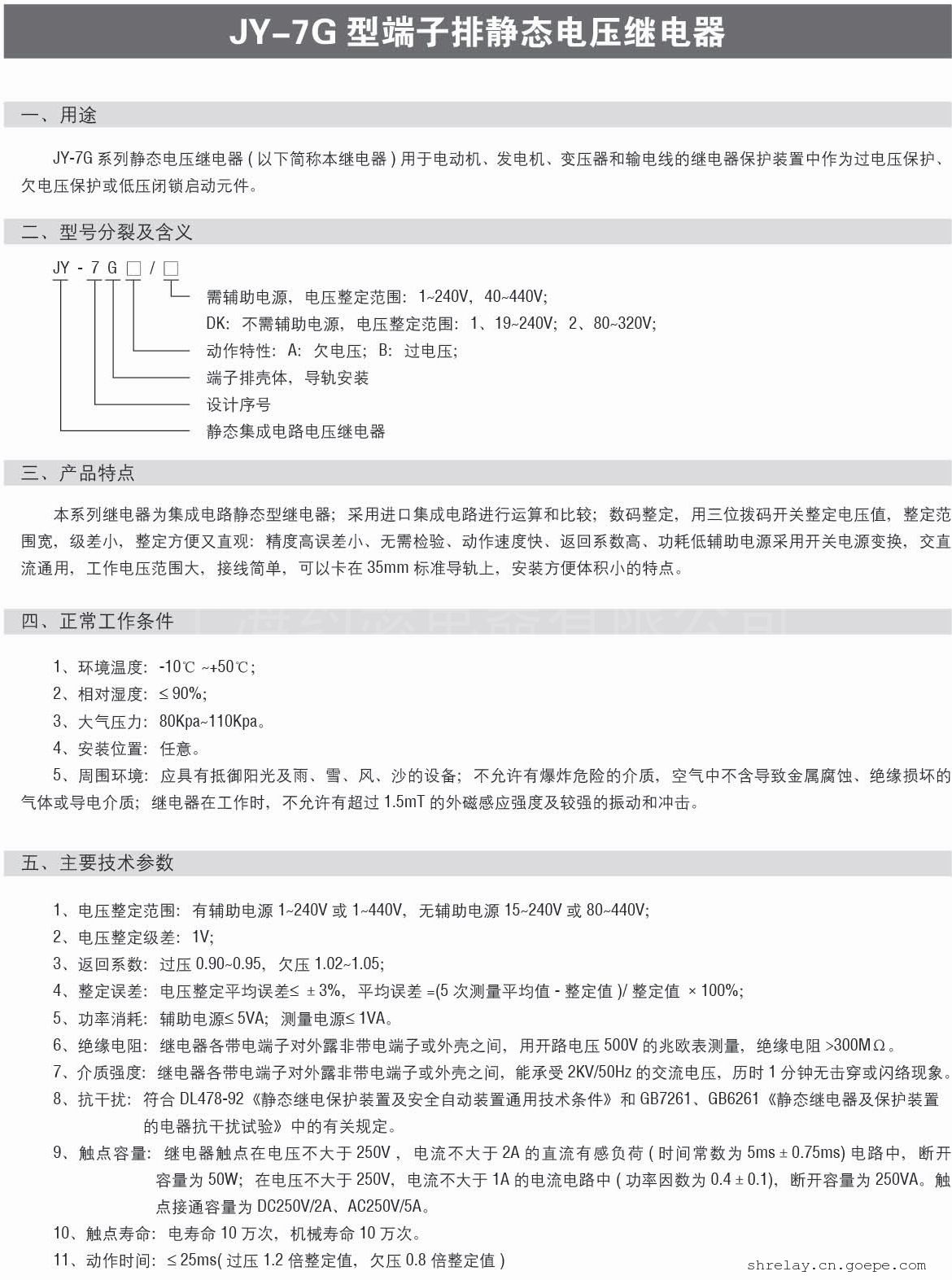

三、技术参数

以下是一些主要的技术参数，但请注意，具体参数可能因厂家和型号的不同而有所差异：

• 型号：JY-7GB/DK220
• 额定调压范围：40~260V（AC）
• 触点形式：2常开2常闭
• 安装方式：导轨安装
• 动作时间：小于25ms（具体根据电压整定值而定）
• 返回时间：小于27ms（具体根据电压整定值而定）
• 功耗：小于5W
• 绝缘电阻：不小于10MΩ（用开路电压500V的兆欧表测量）
• 绝缘耐压：能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象

四、应用领域

JY-7GB/DK220电压继电器广泛应用于以下领域：

• 电力系统：用于发电机、变压器、输电线路等的过压或欠压保护。
• 工业自动化：用于各种自动化控制系统中的电压监测和控制。
• 新能源：用于风电、光伏等新能源发电系统的电压保护和控制。
