josef 防跳中间继电器XJBZ-314A DC220V 0.5A 板前接线

系列型号：
XJBZ-211静态防跳中间继电器；XJBZ-212静态防跳中间继电器；
XJBZ-213静态防跳中间继电器；XJBZ-214静态防跳中间继电器；
XJBZ-215静态防跳中间继电器；XJBZ-216静态防跳中间继电器；
XJBZ-217静态防跳中间继电器；XJBZ-218静态防跳中间继电器；
XJBZ-219静态防跳中间继电器；XJBZ-226静态防跳中间继电器；
XJBZ-228静态防跳中间继电器；XJBZ-233静态防跳中间继电器；
XJBZ-243静态防跳中间继电器;XJBZ-257静态防跳中间继电器；
XJBZ-259静态防跳中间继电器；XJBZ-262静态防跳中间继电器；
XJBZ-278静态防跳中间继电器；XJBZ-284静态防跳中间继电器；
XJBZ-11B静态防跳中间继电器；XJBZ-12B静态防跳中间继电器；
XJBZ-13B静态防跳中间继电器；

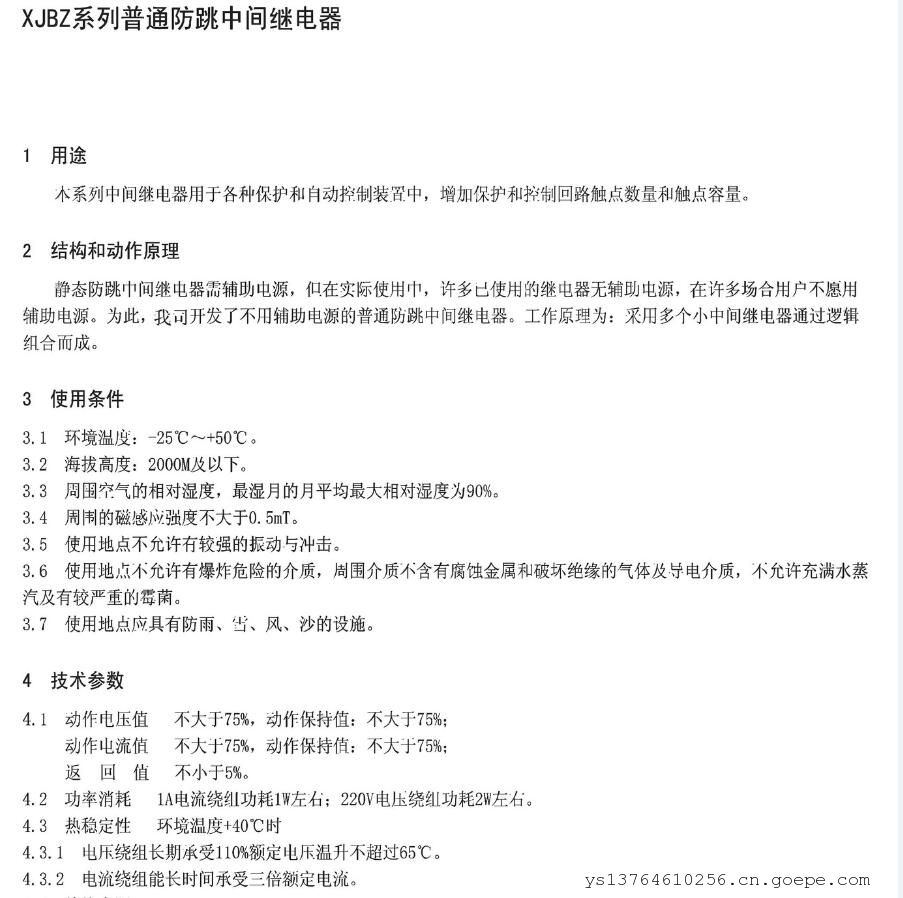

1用途
 XJBZ系列静态防跳中间继电器用于各种保护和自动控制装置中，增加保护和控制回路触点数量和触点容量。
2结构和动作原理
 XJBZ系列静态防跳中间继电器为电子控制模拟型继电器，所有原DZB线圈均采用电子线路模拟。当电压线圈加电（或电流线圈通过电流时），采用光耦隔离使密封中间动作。本系列继电器需辅助电源。
3型号命名与意义

XJBZ型号说明

特殊型号：XJBZ-11B、12B、13B为电压启动，电流保持继电器，均为CJ-1形式外壳。
4使用条件
4 l环境温度  -25℃-+50℃
4.2海拔高度  2000M以下
4.3周围空气的相对湿度，湿月的月平均大相对湿度为90%。
4.4周围的磁感应强度不大于0. 5mT。
4.5使用地点不允许有较强的振动与冲击。
4.6使用地点不允许有爆炸危险的介质，周围介质不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有较严重的霉菌。
4.7使用地点应具有防雨、雪、风、沙的设施
5技术参数
5.1见表
型号    触点形式    绕组类型    额定电压    额定电流
XJBZ-213    202    一个电压绕组
一个电流绕组均可作为工作绕组
或保持绕组    12
24
48
110
220    0.25
0.5
1
2
3
4
8
XJBZ-214    220
XJBZ-217    402
XJBZ-226    400    一个电压工作绕组
两个电流保持绕组
XJBZ-228    420
XJBZ-233    202    一个电压工作绕组
两个电流保持绕组兼阻尼绕组
XJBZ-243    202
XJBZ-257    402    一个电压工作绕组
四个电流保持绕组
XJBZ-259    600
XJBZ-262    006    一个电压工作绕组
四个电流保持绕组兼阻尼绕组
XJBZ-278    420    一个电流工作绕组
一个电压保持绕组  一个阻尼绕组    110
XJBZ-284    220    一个电流工作绕组
一个电流保持绕组
一个电压保持绕组    24
48
110
220
XJBZ-290    800    一个电压工作绕组
三个电流保持绕组
XJBZ-11B    003    一个电压工作绕组
三个电流保持绕组
XJBZ-12B    300    一个电压工作绕组
三个电流保持绕组
XJBZ-13B    203    一个电压工作绕组
一个电流保持绕组

5.2动作值、保持值
5.2.1动作电压一般为50%额定电压值；动作电流为50%额定电流值
5.2.2具有电流保持绕组的继电器保持电流为50%额定电流，具有电压保持绕组的继电器保持电压为50%额定电压。
5.2.3返回值额定值的50%
5.3功率消耗电压绕组<1. 2W    电流绕组<2W    辅助电源<3W
5.4热稳定性环境温度+40℃时
5.4.1电压绕组长期承受110%额定电压温升不超过65℃。
5.4.2电流绕组能长时间承受三倍额定电流。
5.5绝缘电阻继电器电路与导磁体之间、在电气上无联的各电路之间，用开路电压为500v的测试仪测定其绝缘
电阻值应不小于300MΩ。
5.6介质强度继电器电路与导磁体之间及电气上无联的各电路之间能耐受交流50Hz、电压2000V，历时1min。继电器线圈绕组间能耐受交流50Hz、电压500v历时Imin。
5.7寿命  电寿命≥100000次    机械寿命≥1000000次
6继电器外形尺寸和开孔尺寸见附录图
 XJBZ-2口口  CJ-1外壳    见附录1．图3

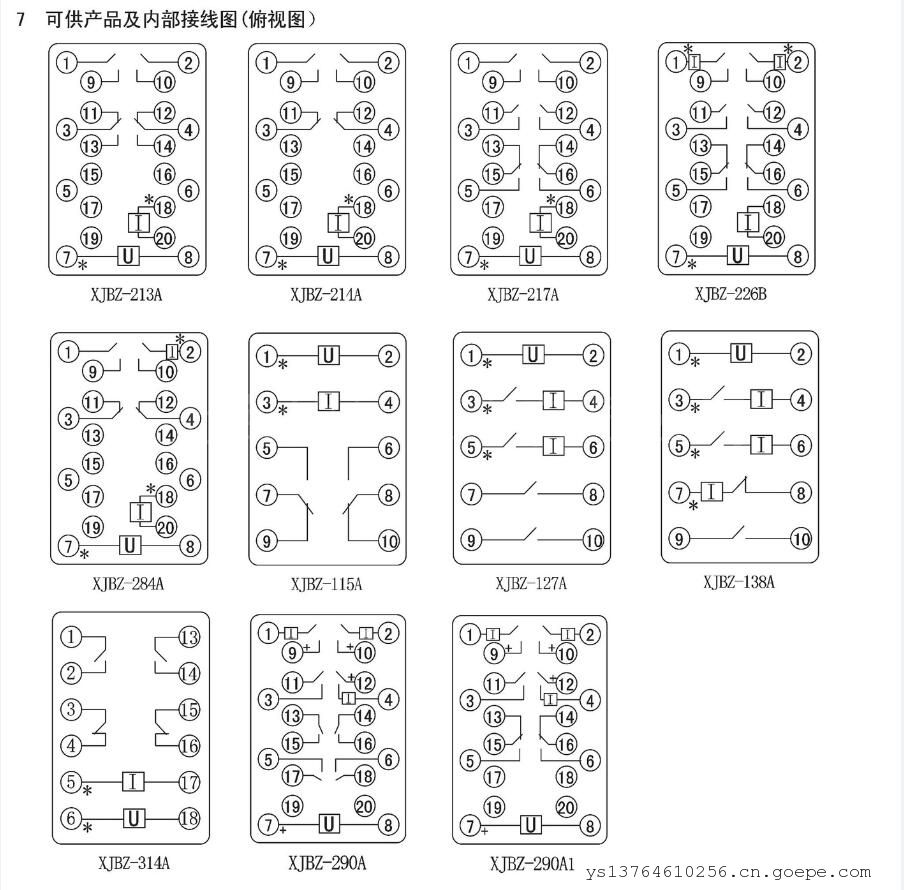

XJBZ系列内部接线图

XJBZ接线图

XJBZ接线图
   注：1、根据实际使用图确定共用辅助电源+、—端；
8特别注意
 电子线路模拟线圈内阻为一非线性电阻，加电压时线圈通常表现为2--3V压降，普通万用表无法测出其内阻。因此，测试串联线圈的接点是否闭合，应采用5v以上电池的万用表测试或用别的方法测试。
9订货须知：

订货时须注明继电器型号规格、辅助电源供电方式、结构形式代号、板前或板后接线方式、数量.

防跳中间继电器XJBZ-314A  DC220V 0.5A板前

上海约瑟继电器事业部
